Современная лаборатория это сложный участок, где каждый прибор и система играют строго определённую роль, обеспечивая точность, воспроизводимость и скорость исследований. Лабораторно-аналитическое оборудование представляет собой совокупность высокотехнологичных устройств, предназначенных для измерения физических, химических и биологических характеристик веществ, их разделения, очистки и подготовки к анализу. Это не просто набор инструментов это взаимосвязанная экосистема, от слаженной работы которой напрямую зависит качество конечных результатов.
В спектр такого оборудования входят как сложные аналитические приборы, так и вспомогательные системы, без которых рутинные операции превращаются в трудоёмкий и малопроизводительный процесс.

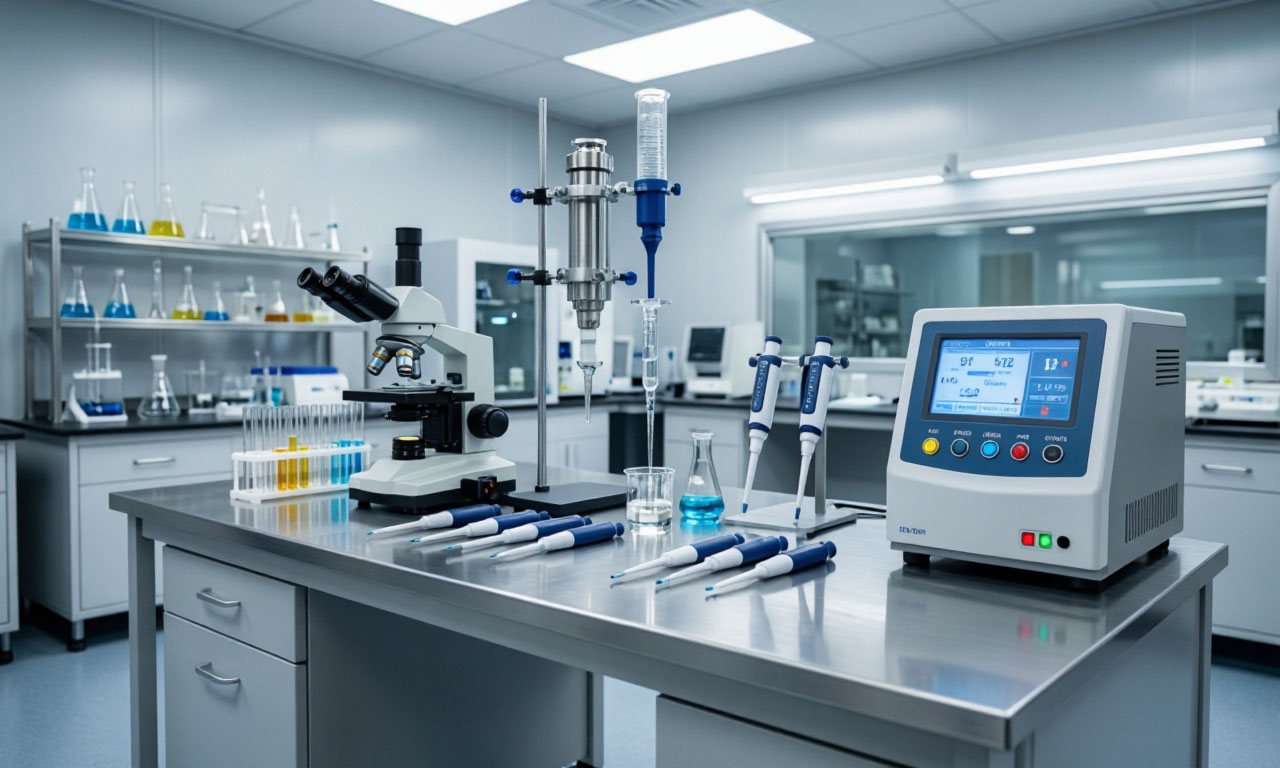

Общелабораторное оборудование: основа каждой рабочей зоны
Любое исследование начинается с основных операций, и здесь незаменима роль общелабораторное оборудование, очень важен как производитель так и поставщик оборудавания, не стоит экономить на "фундаменте" лаборатории. Эта категория охватывает широчайший спектр устройств, обеспечивающих создание необходимых условий для экспериментов и проведение стандартных процедур. В первую очередь, это средства для создания температурных режимов сушильные шкафы, муфельные печи, термостаты и водяные бани.
Точность поддержания температуры критична для многих методик, от высушивания осадков до инкубации биологических образцов.
Наряду с термостатированием, важнейшее место занимают устройства для перемешивания и дозирования. Магнитные и механические мешалки, вортекс-смесители, а также разнообразные дозаторы и пипетки позволяют готовить растворы с высокой степенью гомогенности и соблюдать точные пропорции реагентов. Аналитические весы с чувствительностью до долей микрограмма обязательный атрибут любой серьёзной лаборатории, ведь ошибка на этапе взвешивания может свести на нет все последующие усилия.
Завершают картину приборы для измерения основных физико-химических параметров, такие как pH-метры, кондуктометры, иономеры, а также центрифуги для разделения гетерогенных систем и разнообразная лабораторная посуда, являющаяся "расходным материалом" для каждого рабочего дня.
Спектрометры электронного парамагнитного резонанса (ЭПР)! Окно в мир неспаренных электронов
Особняком в ряду аналитических приборов стоят спектрометры электронного парамагнитного резонанса (ЭПР). Этот метод мощный и селективный инструмент для изучения материалов, содержащих неспаренные электроны. К числу таких объектов относятся свободные радикалы, ионы переходных металлов, дефекты кристаллической решётки и центры окраски.
- Основная уникальность ЭПР заключается в способности неразрушающим образом детектировать и характеризовать эти частицы в любом агрегатном состоянии газе, жидкости или твёрдом теле.
- Информация, получаемая с помощью ЭПР-спектрометра, выходит далеко за рамки простого обнаружения. По положению линий в спектре судят о локальном окружении неспаренного электрона, по интенсивности о его концентрации, а по сверхтонкой структуре о распределении спиновой плотности и типе химической связи.
- Это делает ЭПР незаменимым в таких областях, как материаловедение (изучение полупроводников, магнитных материалов, катализаторов), химическая кинетика (отслеживание короткоживущих радикалов в реакциях полимеризации или фотолиза), а также в биологии и медицине для анализа процессов перекисного окисления липидов и диагностики патологий, связанных с окислительным стрессом.
Современное развитие метода ЭПР характеризуется стремлением к повышению чувствительности и разрешения.
Это достигается за счёт перехода в миллиметровый и субмиллиметровый диапазон длин волн (высокопольный ЭПР), использования импульсных методик для изучения релаксационных процессов и короткоживущих возбуждённых состояний, а также внедрения методов оптического детектирования магнитного резонанса (ОДМР).
Импульсные спектрометры, в отличие от классических непрерывных, позволяют измерять времена релаксации электронных спинов, получая информацию о динамике молекулярных движений. Выбор между непрерывным и импульсным режимом работы зависит от конкретной исследовательской задачи: непрерывный ЭПР часто достаточен для идентификации и количественного анализа стабильных частиц, тогда как импульсный открывает доступ к изучению кинетики быстрых процессов.
Системы для флэш-хроматографии: скорость и эффективность в очистке веществ
Когда перед химиком-синтетиком или технологом стоит задача выделить целевой продукт из сложной реакционной смеси, на помощь приходит флэш-хроматография. Эта методика является эволюционным развитием классической колоночной хроматографии, где движущей силой служит не сила тяжести, а принудительное давление, создаваемое потоком элюента.
- Это коренным образом меняет динамику разделения: время процесса сокращается с часов до минут, а разрешающая способность значительно возрастает за счёт предотвращения размывания хроматографических зон.
- Основные преимущества флэш-хроматографии напрямую вытекают из её скоростного характера. Прежде всего, это впечатляющая экономия времени и растворителей, что критично как для производительности, так и для снижения эксплуатационных расходов. Современные автоматизированные системы флэш-хроматографии, превращают этот процесс в высокотехнологичную операцию.
- Они способны создавать градиенты растворителей, контролировать скорость потока и давление, а также детектировать выходящие соединения с помощью встроенных УФ-детекторов. Некоторые продвинутые модели интегрируются с масс-спектрометрическими детекторами, позволяя собирать фракции не просто по времени удерживания, а по их молекулярной массе (m/z), что гарантирует высочайшую чистоту целевого соединения.
- Простота использования и масштабируемость ещё два весомых аргумента в пользу флэш-хроматографии. Пользователю достаточно загрузить образец (жидкий или твёрдый), выбрать готовый метод или оптимизировать градиент на основе данных тонкослойной хроматографии (ТСХ), и система выполнит всю работу автоматически. Интуитивно понятное программное обеспечение, герметичные и безопасные конструкции с изолированными коллекторами фракций и датчиками контроля утечек делают этот метод не только эффективным, но и безопасным, особенно при работе с агрессивными растворителями.
Возможность легко переходить от милиграммовых количеств к граммовым, просто меняя хроматографический картридж, делает флэш-хроматографию гибким инструментом как в научно-исследовательских, так и в препаративных целях.
Системы подготовки воды для лаборатории. Основа чистой аналитики
Вода это универсальный растворитель и среда для большинства биохимических и химических реакций, поэтому её качество напрямую определяет достоверность экспериментальных данных. Системы подготовки воды (водоподготовки) в лаборатории это специализированные установки, позволяющие преобразовывать водопроводную воду в реактивы различной степени чистоты. Требования к воде строго стандартизированы (ISO, ASTM, фармакопейные статьи), и в зависимости от задач используется вода трёх основных типов.
- Вода типа I (сверхчистая) необходима для наиболее чувствительных аналитических методов, таких как ВЭЖХ, масс-спектрометрия, ПЦР и клеточные культуры. Её удельное сопротивление составляет 18,2 МОм·см, а содержание органических соединений (ТОС) не превышает 5-10 мкг/л.
- Вода типа II (деионизированная) используется для приготовления буферных растворов, микробиологических сред и для питания лабораторного оборудования (например, автоматических анализаторов). Её удельное сопротивление >1 МОм·см.
- Вода типа III (очищенная) применяется для первичной мойки стекла, наполнения водяных бань и в качестве питающей воды для установок получения воды более высокого качества.
Современные системы водоподготовки, как правило, построены на комбинации технологий, включающих обратный осмос (удаляет до 95-99% неорганических и органических примесей, а также микроорганизмы), ионообменные колонки (глубокий деминерализат до сверхчистого уровня) и электродеминерализацию.
Часто в установки интегрируются УФ-лампы для обеззараживания и удаления органических загрязнений, а также ультрафильтрационные мембраны для удаления эндотоксинов и нуклеаз.
Эти системы компактны, зачастую монтируются на стену или устанавливаются на лабораторном столе, а их работа полностью автоматизирована: микропроцессор контролирует качество воды в реальном времени, сигнализируя о необходимости замены картриджей.
Для крупных лабораторий организуются замкнутые петли рециркуляции, где вода непрерывно циркулирует по трубопроводам, проходя УФ-стерилизацию, что предотвращает образование биоплёнки и гарантирует постоянную готовность воды к использованию. Переход от устаревших дистилляторов к мембранным технологиям оправдан не только с точки зрения качества получаемой воды, но и экономически такие системы энергоэффективны и не требуют больших расходов воды на охлаждение.
Системы пробоподготовки- автоматизация и унификация анализа
Этап подготовки образца к анализу часто является самым трудоёмким и ответственным звеном в аналитической цепочке, определяющим до 60-70% погрешности конечного результата. Системы пробоподготовки направлены на автоматизацию этих рутинных операций, минимизацию влияния человеческого фактора и значительное повышение производительности. Эти системы включают в себя широкий спектр устройств: от автоматических пробоотборников и дозаторов до специализированных станций для пробоподготовки.
Ключевые задачи, решаемые системами пробоподготовки, включают точное дозирование и разбавление проб, внесение внутренних стандартов, гомогенизацию, фильтрацию, центрифугирование и экстракцию. Например, автоматические титраторы позволяют проводить высокоточное определение концентрации веществ, полностью исключая субъективные ошибки визуального определения конечной точки титрования.
В хроматографии использование автосемплеров (автоматических пробоотборников) позволяет последовательно и стандартизированно вводить большое количество образцов в систему без участия оператора, что особенно важно при рутинных серийных анализах.
Современные комплексные решения по пробоподготовке часто представляют собой роботизированные системы, способные выполнять многостадийные протоколы. Например, в фармацевтическом анализе или клинической диагностике такие системы могут автоматически открывать пробирки с образцами, центрифугировать их, аликвотировать супернатант, смешивать с реагентами и подавать готовый раствор в аналитический прибор.
Это не только ускоряет процесс, но и повышает безопасность оператора, снижая его контакт с потенциально опасными биологическими или химическими материалами. Инвестиции в системы пробоподготовки окупаются за счёт повышения пропускной способности лаборатории, улучшения воспроизводимости и, в конечном счёте, повышения качества и надёжности аналитических данных.
Вспомогательное лабораторное оборудование! Незаметные, но незаменимые помощники
В то время как аналитические приборы находятся в центре внимания, вспомогательное оборудование выполняет критически важную функцию обеспечения их бесперебойной и корректной работы. Эта категория охватывает множество устройств, начиная от средств для перемешивания и нагрева и заканчивая системами для создания контролируемой атмосферы и экзотическими решениями, такими как роботизированные манипуляторы.
К этой категории относятся ультразвуковые ванны для эффективной очистки сложных деталей и дегазации растворителей, вакуумные насосы и системы для упаривания образцов (роторные испарители), а также лабораторные штативы и держатели. Важным элементом являются средства для измельчения и гомогенизации твёрдых образцов различные мельницы и гомогенизаторы, без которых невозможно получить репрезентативную пробу для анализа.
Сюда же относится и оборудование для работы в инертной атмосфере (перчаточные боксы), что критично при работе с веществами, чувствительными к кислороду или влаге.
Значение вспомогательного оборудования часто недооценивают до тех пор, пока не возникает сбой в его работе. Например, отказ вакуумного насоса в системе хроматографии или засорение фильтра в системе водоподготовки могут полностью парализовать работу всей лаборатории. Поэтому к выбору этих, казалось бы, второстепенных элементов подходят с той же тщательностью, что и к выбору основного анализатора.
Надёжность, долговечность, эргономичность и простота обслуживания вот ключевые критерии, которые обеспечивают не только комфорт работы, но и гарантируют достоверность финальных результатов. Современные лаборатории стремятся к созданию единого цифрового пространства, где и аналитическое, и вспомогательное оборудование могут быть интегрированы в общую систему управления данными (LIMS), что позволяет прослеживать всю историю обработки образца.
Лабораторно-аналитическое оборудование это не статичный набор инструментов, а динамично развивающаяся область, где главными трендами являются автоматизация, интеграция и повышение чувствительности. Создание эффективной и надёжной лабораторной инфраструктуры требует комплексного подхода, учитывающего специфику решаемых задач, совместимость всех компонентов системы и квалифицированную техническую поддержку на всех этапах от проектирования до повседневной эксплуатации.
Сравнительная характеристика типов воды для лабораторных нужд
| Тип воды | Удельное сопротивление (МОм·см) | Содержание ТОС (мкг/л) | Основные области применения | Методы получения |
|---|---|---|---|---|
| Тип I (сверхчистая) | 18,2 | < 5-10 | ВЭЖХ, масс-спектрометрия, ПЦР, клеточные культуры | Обратный осмос + ионообмен + УФ + ультрафильтрация |
| Тип II (деионизированная) | > 1 | < 50 | Приготовление буферов, микробиологические среды, питание анализаторов | Двойной обратный осмос или ионообмен |
| Тип III (очищенная) | 0,05-0,2 | < 200 | Мойка посуды, водяные бани, питание для установок Тип I и II | Обратный осмос или дистилляция |
| Апирогенная вода | > 1 | < 50 | Фармацевтика, инъекционные растворы | Обратный осмос + ультрафильтрация для удаления эндотоксинов |
| Вода для инъекций | Соответствует Тип I | Соответствует Тип I | Растворение лекарственных средств | Дистилляция или обратный осмос с контролем эндотоксинов |
Ключевые критерии выбора флэш-хроматографической системы
- Диапазон давлений и скоростей потока определяет возможность работы с разными типами колонок (от микро до препаративных) и скорость разделения.
- Тип детектора УФ-детектор с переменной длиной волны является стандартом, но добавление масс-спектрометрического детектора (MS) или ELSD расширяет возможности обнаружения нехромофорных соединений.
- Градиентная система точность смешивания растворителей и возможность создания бинарных, тройных или четвертичных градиентов влияет на воспроизводимость разделения.
- Программное обеспечение интуитивность интерфейса, функции автоматической оптимизации метода и возможность удалённого контроля повышают удобство работы.
- Масштабируемость возможность использования картриджей различных размеров без смены насоса и детектора позволяет гибко менять производительность.
Перечень основных узлов современной системы пробоподготовки
- Автоматический пробоотборник (автосемплер) для последовательной подачи образцов.
- Роботизированный манипулятор для открывания пробирок, перемешивания, центрифугирования и аликвотирования.
- Модуль дозирования и разбавления с системой высокоточных шприцевых насосов.
- Система фильтрации и дегазации для удаления механических примесей и растворенных газов.
- Интегрированный контроллер с интерфейсом для управления всеми модулями и коммуникации с аналитическим оборудованием.
Подготовка образца это не рутинная необходимость, а ключевой фактор, определяющий чувствительность и точность анализа. Ошибки на этом этапе невозможно компенсировать даже самой современной детекцией.
Приведённые примеры и рекомендации демонстрируют, что выбор и интеграция лабораторно-аналитического оборудования требует системного подхода. Только комплексное понимание задач от грубой пробоподготовки до финальной регистрации сигнала позволяет создать эффективную и надёжную лабораторную инфраструктуру, способную выдавать результаты высокого уровня достоверности и воспроизводимости.
