Полиэтилен низкого давления (ПНД) является одним из наиболее востребованных материалов для строительства трубопроводных систем благодаря сочетанию химической стойкости, эластичности и долговечности, рассказывают в Атлант Москва. Сварка ПНД труб представляет собой сложный процесс, требующий точного контроля температурных, временных и силовых параметров.
Основные методы соединения стыковая сварка нагретым инструментом и электромуфтовая сварка с использованием закладных нагревателей имеют принципиальные различия в физике процесса, что определяет их применение в различных условиях монтажа и эксплуатации.
Физико-химические основы сварки полиэтилена
Свариваемость полиэтилена определяется его реологическими свойствами, в первую очередь вязкостью расплава, которую оценивают через показатель текучести расплава (ПТР). Вязкость расплава зависит от температуры по экспоненциальному закону, близкому к уравнению Аррениуса, однако повышение температуры для снижения вязкости ограничено риском термоокислительной деструкции материала.
При сварке полиэтилен переходит в вязкотекучее состояние, при котором макромолекулы приобретают подвижность и способны к взаимодиффузии через границу раздела соединяемых поверхностей.
Качество сварного соединения определяется теплофизическими, химическими и реологическими процессами в зоне контакта. Скорость перемещения заготовок при осадке стыка обратно пропорциональна средней вязкости расплава, а форма образующегося грата служит важным показателем качества сварки и чувствительна к реологическим свойствам материала. Это объясняет, почему даже трубы одной градации полиэтилена (например, ПЭ100) могут иметь различную вязкость расплава, что требует корректировки режимов сварки.
Стыковая сварка: параметры и циклограмма процесса
Стыковая сварка нагретым инструментом является основным методом соединения полиэтиленовых труб с толщиной стенки более 4–5 мм. Технологический процесс строго регламентирован и включает несколько последовательных стадий, каждая из которых имеет свои параметры давления и времени.
Циклограмма процесса стыковой сварки включает следующие этапы. Первая стадия оплавление торцов при давлении Роп = 0,2 ± 0,02 МПа. Продолжительность оплавления зависит от появления первичного грата валика расплавленного материала по всему периметру торца. Высота первичного грата должна составлять от 1,0 мм при толщине стенки до 10 мм до 3,0 мм при толщине 26–35 мм. После образования первичного грата давление снижают до Рн = 0,02 ± 0,01 МПа, и начинается стадия нагрева торцов.
Время нагрева выбирают по нормативным таблицам в зависимости от толщины стенки трубы и температуры окружающего воздуха. Температура рабочей поверхности нагревательного инструмента составляет 195–205°С при температуре окружающего воздуха +20°С. Затем следует технологическая пауза для удаления нагревательного инструмента, продолжительность которой должна быть минимальной и не превышать 3–6 секунд в зависимости от диаметра трубы.
Заключительная стадия осадка стыка при давлении Рос = 0,2 ± 0,02 МПа с плавным нарастанием давления до заданного уровня. Охлаждение сварного стыка производится под давлением осадки в течение времени, определяемого толщиной стенки и температурой окружающей среды. Для компенсации потерь на трение движущихся частей сварочной машины перед сваркой каждого стыка производят замер усилия при холостом ходе подвижного зажима центратора.
Ключевые параметры стыковой сварки для труб ПНД
| Толщина стенки, мм | Температура нагрева, °С | Давление оплавления, МПа | Давление осадки, МПа | Время нагрева, с | Время охлаждения, мин |
|---|---|---|---|---|---|
| 4-6 | 195-205 | 0,20 ± 0,02 | 0,20 ± 0,02 | 40-50 | 3-4 |
| 7-10 | 195-205 | 0,20 ± 0,02 | 0,20 ± 0,02 | 60-80 | 5-7 |
| 11-15 | 195-205 | 0,20 ± 0,02 | 0,20 ± 0,02 | 90-110 | 8-10 |
| 16-20 | 195-205 | 0,20 ± 0,02 | 0,20 ± 0,02 | 120-140 | 11-14 |
| 21-26 | 195-205 | 0,20 ± 0,02 | 0,20 ± 0,02 | 150-180 | 15-19 |
| 27-35 | 195-205 | 0,20 ± 0,02 | 0,20 ± 0,02 | 190-230 | 20-26 |
Электромуфтовая сварка: конструктивные особенности

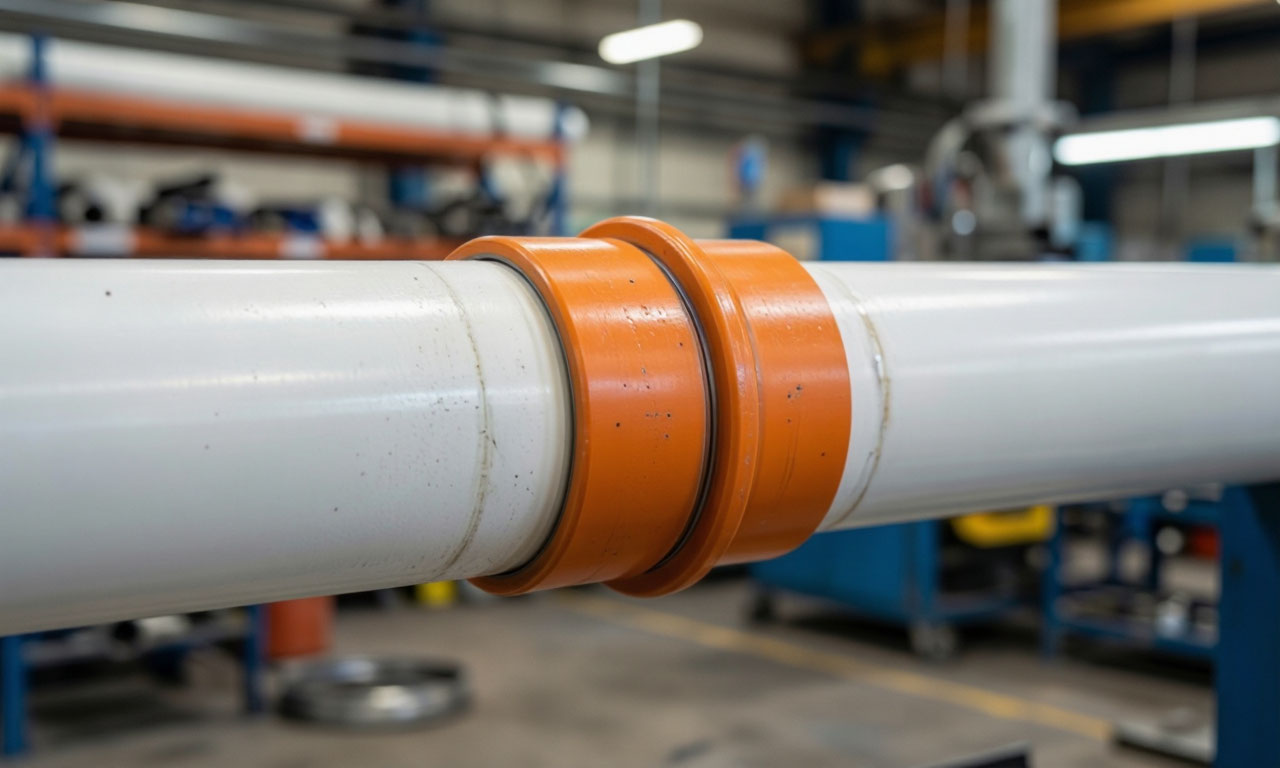

Электромуфтовая сварка (электрофузионная сварка) основана на применении фитингов со встроенными электронагревательными спиралями из высокоомного проводника. При подаче электрического тока заданной величины энергия преобразуется в тепловую, расплавляя внутренний слой муфты и наружный слой трубы с образованием монолитного соединения.
Размеры раструба электросварного фитинга строго нормируются. Глубина захода трубы в фитинг (L1) составляет от 20 мм для диаметра 16 мм до 161 мм для диаметра 630 мм. Длина зоны сварки (L2) соответствует длине зоны нагрева и варьируется от 10 мм для малых диаметров до 67 мм для диаметра 630 мм. Фитинги могут иметь открытую спираль или спираль, покрытую тонким слоем полиэтилена, что влияет на характер нагрева и качество соединения.
Конструкция фитинга должна обеспечивать плавные изменения толщины стенки для предотвращения концентрации напряжений. Толщина стенки фитинга в зоне, расположенной на расстоянии не менее 2L1/3 от торца, должна быть больше или равна толщине стенки соответствующей трубы. При использовании фитинга из полиэтилена с другим значением MRS требуются корректирующие соотношения: для трубы ПЭ100 и фитинга ПЭ80 толщина стенки фитинга должна быть не менее 1,25 e_min.
Конструктивные параметры электросварных фитингов
| Номинальный диаметр, мм | Глубина захода (L1), мм | Длина зоны сварки (L2), мм | Толщина стенки фитинга, мм | Сопротивление спирали, Ом | Рекомендуемое напряжение, В |
|---|---|---|---|---|---|
| 16 | 20 | 10 | 2,0 | 1,2-1,8 | 30-40 |
| 32 | 28 | 15 | 3,0 | 0,8-1,2 | 40-50 |
| 63 | 42 | 22 | 5,0 | 0,5-0,8 | 50-70 |
| 110 | 56 | 30 | 7,0 | 0,3-0,5 | 70-90 |
| 225 | 90 | 45 | 12,0 | 0,15-0,25 | 90-120 |
| 630 | 161 | 67 | 28,0 | 0,05-0,10 | 180-230 |
Технология электромуфтовой сварки и требования к подготовке
Подготовка труб к электромуфтовой сварке требует особой тщательности. Концы труб должны быть обрезаны под прямым углом, овальность не должна превышать 1,5%, а глубина повреждений на поверхности трубы не более 10% толщины стенки. Овальность проходного отверстия фитинга перед отгрузкой не должна превышать 0,015 от номинального диаметра.
Критическим этапом является зачистка оксидного слоя с поверхности трубы на глубину посадки в фитинг с запасом не менее 10 мм. Для труб диаметром до 63 мм применяют ручные скребки с глубиной зачистки около 0,1 мм. Для труб большего диаметра используют механические скребки с глубиной зачистки около 0,2 мм. Использование наждачной бумаги, напильников или абразивных кругов не допускается.
После зачистки поверхности обезжиривают специальным средством (не ацетоном и не денатурированным спиртом). Прикасаться руками к зачищенным поверхностям запрещено. Концы труб вставляют в фитинг до метки, обеспечивая равномерный зазор по окружности. Современное сварочное оборудование для электромуфтовой сварки оснащается сканерами штрих-кодов для автоматического считывания параметров сварки (время, напряжение) с этикетки фитинга, что минимизирует риск ошибки оператора.
Применение в трубопроводных системах и учет внешних факторов
Выбор метода сварки определяется условиями монтажа и характеристиками трубопровода. Стыковая сварка предпочтительна для строительства протяженных магистралей, где требуется высокая производительность. Электромуфтовая сварка незаменима в стесненных условиях, при ремонте действующих трубопроводов, для соединения труб с различным SDR и марок полиэтилена.
При бестраншейной прокладке (горизонтально-направленное бурение, протягивание) к качеству сварных соединений предъявляются повышенные требования, так как сварные стыки должны быть равнопрочными основному материалу трубы. Усилие, необходимое для перемещения полиэтиленовой трубной плети при сварке, зависит от коэффициента трения: при волочении fтс ≈ 0,5, при перемещении по роликовым опорам fтк, значение которого существенно ниже.
Сварочные работы допускаются при температуре окружающей среды от −15 до +45°С для электромуфтовой сварки и от −15 до +30°С для стыковой сварки на открытом воздухе. При более низких температурах требуется использование укрытий. Место сварки защищают от ветра, атмосферных осадков, пыли и песка. Для стыковой сварки требуется учитывать корректировку температуры нагревательного инструмента в зависимости от погодных условий.
Охлаждение сварных соединений должно быть естественным применение воды или сжатого воздуха не допускается.
Допустимые условия проведения сварочных работ
- Стыковая сварка: температура воздуха от -15°С до +30°С, скорость ветра не более 5 м/с, защита от осадков обязательна.
- Электромуфтовая сварка: температура воздуха от -15°С до +45°С, обязательная очистка поверхности от влаги и загрязнений.
- Корректировка времени нагрева: при понижении температуры на каждые 5°С время нагрева увеличивается на 5-10%.
- Охлаждение: естественное, без принудительного обдува или полива водой, время выдержки под давлением не менее 4-6 минут.
Контроль температуры нагревательного инструмента является критическим параметром: отклонение от заданного диапазона 195–205°С даже на 5°С приводит к снижению прочности сварного соединения на 15–20%. При температурах ниже 190°С полиэтилен не достигает вязкотекучего состояния, а выше 210°С начинается термоокислительная деградация материала, снижающая долговечность шва.
Рекомендации по контролю качества сварных соединений
- Визуальный контроль: проверка симметричности и формы грата, отсутствие подрезов, трещин, пор и включений. Высота грата для стыковой сварки не должна превышать 2 мм.
- Инструментальный контроль: измерение температуры поверхности нагревательного инструмента пирометром не менее двух раз в течение смены.
- Документирование: регистрация параметров сварки (давление, время, температура) в протоколе на каждый стык.
- Испытания образцов: вырубка контрольных образцов из грата для проверки на прочность и наличие непроваров.
- Ультразвуковой контроль: для ответственных газопроводов и трубопроводов высокого давления рекомендуется проведение неразрушающего контроля каждого стыка.
