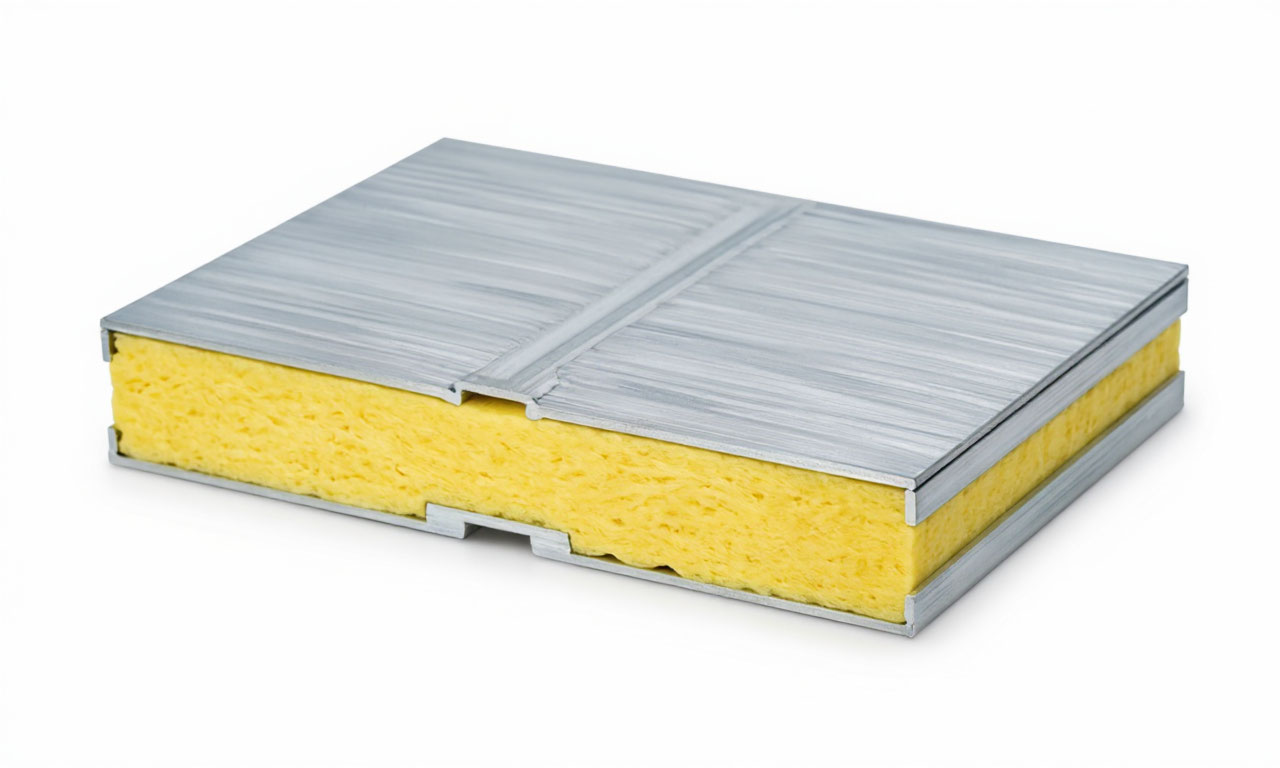

Сэндвич-панели для пола представляют собой многослойные строительные конструкции, предназначенные для устройства межэтажных перекрытий, цокольных этажей и промышленных напольных покрытий. Конструкция включает два жестких облицовочных листа и слой утеплителя между ними, соединенных в единое целое под высоким давлением с использованием специализированных клеевых составов.
Такая технология обеспечивает материалу уникальное сочетание легкости и прочности, недостижимое при использовании традиционных монолитных или сборных железобетонных конструкций.
Применение сэндвич-панелей (перейти на сайт) в горизонтальных конструкциях позволяет существенно сократить нагрузку на фундамент здания. В отличие от стандартных стеновых аналогов, напольные модификации имеют усиленные замковые соединения и повышенную толщину несущих обшивок.
Промышленные образцы выдерживают нагрузки до 2000 кг на квадратный метр. Такой показатель достигается за счет гофрированной структуры нижнего слоя и специальной геометрии профиля, распределяющей точечное давление по всей площади.
Типы наполнителей и их влияние на эксплуатационные характеристики
Центральный слой сэндвич-панели определяет её теплоизоляционные, звукопоглощающие и противопожарные свойства. Полиуретановый наполнитель (PUR) и пенополиизоцианурат (PIR) обладают минимальным коэффициентом теплопроводности - от 0,018 до 0,022 Вт/мК. Это самый эффективный теплоизолятор среди всех типов наполнителей. Плотность пенополиуретанового сердечника составляет около 40 кг/м³, что обеспечивает стабильность геометрии при длительных нагрузках.
Минераловатные плиты плотностью от 100 до 125 кг/м³ используются в конструкциях с повышенными требованиями к огнестойкости. Волокна каменной ваты не поддерживают горение и сохраняют несущую способность даже при воздействии открытого пламени. Коэффициент теплопроводности минеральной ваты варьируется от 0,035 до 0,045 Вт/мК, что требует увеличения толщины панели для достижения параметров энергоэффективности, сравнимых с PIR-наполнителем.
Сердечник из экструдированного пенополистирола (XPS) демонстрирует стабильные теплоизоляционные характеристики и низкое водопоглощение, что делает его подходящим для влажных помещений и цокольных этажей. Сотовая бумажная начинка используется в легких несущих конструкциях. При минимальной массе такие панели обеспечивают высокую удельную жесткость.
Конструктивные особенности и типы облицовки
Верхний и нижний слои напольных сэндвич-панелей изготавливаются из оцинкованной стали толщиной от 0,5 до 0,7 мм с полимерным покрытием. Полиэстер, пурал или ПВДФ обеспечивают коррозионную стойкость и устойчивость к механическим повреждениям. Для помещений с агрессивной средой применяется нержавеющая сталь или алюминиевые сплавы.
Рифленая (гофрированная) поверхность нижнего листа увеличивает несущую способность панели при изгибе. Высота гофра и шаг профиля рассчитываются под конкретные эксплуатационные нагрузки. Для производственных цехов и складских помещений характерно использование панелей с двусторонним рифлением. В жилых и офисных зданиях предпочтительны модели с гладкой внешней поверхностью.
Замковое соединение типа «паз-гребень» обеспечивает плотную стыковку смежных элементов без образования сквозных щелей. Герметичность соединения достигается за счет предварительно нанесенного на торцы клеевого слоя или акустического силиконового герметика. Для дополнительной фиксации используются саморезы по металлу с шагом 150 мм.
Монтаж системы на межэтажные перекрытия
Устройство пола по сэндвич-панелям начинается с подготовки базового основания. Старая стяжка демонтируется, поверхность очищается от строительного мусора и обеспыливается. Допустимые перепады высот не превышают 10 мм на погонный метр. При необходимости выполняется выравнивающая стяжка из пескобетона.
Пароизоляционный слой из армированной полиэтиленовой пленки толщиной 200 мкм укладывается непосредственно на черновой пол. Материал заводится на стены на высоту 150 мм, полотнища соединяются с нахлестом 100 мм и фиксируются строительным скотчем. На стены по периметру помещения наклеивается два слоя виброизолирующей ленты «Вибростек-М» шириной 100 мм. Это предотвращает жесткий контакт плавающей конструкции с несущими стенами и компенсирует температурные деформации.
Сэндвич-панели укладываются на виброизолирующие опоры, расположенные на нижней поверхности каждого элемента. Монтаж ведется слева направо, начиная от капитальной стены. У первой панели подрезаются гребни по короткой и длинной стороне, у последующих - только по длинной. Соседние элементы скрепляются между собой саморезами по ГВЛ 3×25 мм с шагом 150 мм.
Обработка стыков и разбежка швов
При замыкании ряда возникает необходимость подрезки панели по длине. Гипсоволокнистые листы обшивки распиливаются электролобзиком, слой наполнителя режется острым ножом. Минимальная длина подрезанной части, допустимая к использованию, составляет 250-300 мм. Более короткие фрагменты не обеспечивают необходимой устойчивости.
Поперечные стыки соседних рядов смещаются относительно друг друга минимум на 250 мм. Это исключает образование сквозных линий швов и повышает общую жесткость конструкции. Если у панелей последнего ряда паз не подрезается, в него укладываются полосы из ГВЛ или гипсокартона толщиной 10 мм и фиксируются саморезами.
Обрезанные участки, примыкающие к стенам, дополнительно опираются на упругие S-опоры. Для установки дополнительной опоры в слое наполнителя вырезается квадрат 60×60 мм, на дно отверстия наносится герметик «Вибросил», затем вклеивается опорный элемент. При необходимости смещения штатных виброопор освободившееся место заполняется заглушкой из звукопоглощающей плиты аналогичной плотности.
Устройство финишного слоя
Поверх смонтированных сэндвич-панелей настилается два слоя гипсоволокнистых листов (ГВЛ) толщиной по 10 мм каждый. Листы укладываются с перехлестом стыков - швы первого слоя перекрываются целыми листами второго. Крепление выполняется саморезами по ГВЛ 3×35 мм с шагом 200 мм по вертикали и 400 мм по горизонтали. Шляпки саморезов утапливаются и зачищаются шпателем или наждачной бумагой.
Для подготовки основания под паркет, ламинат или линолеум поверх ГВЛ монтируется влагостойкая фанера толщиной 18 мм. Листы фанеры распиливаются на четыре равные части и укладываются с температурными зазорами 3-5 мм. Перед укладкой поверхность грунтуется, на зубчатый шпатель наносится каучуковая мастика слоем 1-2 мм. Фиксация выполняется саморезами по дереву 3,9×41 мм с предварительным засверливанием и зенковкой отверстий.
Несущая способность и расчет пролетов
Предельные нагрузки на сэндвич-панели зависят от толщины утеплителя, схемы опирания и величины пролета. При однопролетной схеме панель толщиной 200 мм выдерживает равномерно распределенную нагрузку 1000 кг/м² при расстоянии между опорами 1 метр. Увеличение пролета до 6 метров снижает несущую способность до 123 кг/м².
Двухпролетная неразрезная схема дает более высокие показатели: для панели 200 мм при пролете 1 метр - 800 кг/м², при пролете 6 метров - 123 кг/м². Ширина внешних опор должна составлять минимум 40 мм, внутренних - 70 мм. В расчетах учтен собственный вес панелей, сосредоточенная нагрузка 100 кгс и перепад температур между внешней и внутренней поверхностями ΔT=55°С.
Предельный прогиб для межэтажных перекрытий нормируется значением L/200 пролета. Для кровельных панелей этот показатель составляет L/150 или L/200 в зависимости от типа покрытия. Превышение допустимого прогиба ведет к разрушению замковых соединений и потере несущей способности конструкции.
| Тип наполнителя | Толщина панели (мм) | Схема опирания | Пролет (м) | Нагрузка (кг/м²) |
|---|---|---|---|---|
| PIR | 100 | Однопролетная | 3.0 | 450 |
| PUR | 120 | Однопролетная | 4.0 | 320 |
| Минеральная вата | 150 | Двухпролетная | 5.0 | 210 |
| PIR | 200 | Двухпролетная | 6.0 | 123 |
| XPS | 80 | Однопролетная | 2.0 | 580 |
Теплотехнический расчет и энергоэффективность
Сопротивление теплопередаче сэндвич-панели определяется толщиной и типом утеплителя. Панель с PIR-наполнителем толщиной 50 мм имеет значение теплопроводности 0,022 Вт/мК, что соответствует утеплению минеральной ватой толщиной 100 мм. При толщине 100 мм коэффициент теплопередачи (U-value) составляет 0,43 Вт/м²K, при 200 мм - 0,22 Вт/м²K.
Для регионов с холодным климатом рекомендуется использовать панели толщиной 150-200 мм с PIR или PUR наполнителем. В условиях средней полосы достаточно 100-120 мм минераловатных панелей. Расчетная температура эксплуатации полиуретановых систем составляет от -50°C до +80°C.
Звукоизоляционные свойства
Минераловатные сэндвич-панели толщиной 150 мм с плотностью 125 кг/м³ обеспечивают снижение уровня воздушного шума на 50-55 дБ. Этого достаточно для изоляции межэтажных перекрытий в жилых и офисных зданиях. Полиуретановые аналоги уступают по звукопоглощению на 5-8 дБ из-за закрытоячеистой структуры материала.
Плавающая конструкция пола на виброизолирующих опорах дополнительно снижает ударный шум. Прокладки из эластомера или специальной ленты «Вибростек-М» разрывают жесткую связь между несущим перекрытием и чистовым полом. Два слоя ГВЛ общей толщиной 20 мм работают как система масса-пружина-масса, эффективно гасящая низкочастотные колебания.
Ремонтопригодность и замена элементов
Поврежденную сэндвич-панель можно демонтировать без разрушения соседних конструкций. Порядок работ: удаление финишного покрытия и ГВЛ в зоне дефекта, откручивание саморезов, фиксирующих панель, разрезка замковых соединений монтажным ножом. Новая панель устанавливается в освободившееся пространство с предварительной подрезкой гребней. Все стыки промазываются акустическим герметиком.
Стандартный срок службы зданий из сэндвич-панелей превышает 40 лет. Металлические обшивки с полимерным покрытием не подвержены коррозии, не поражаются грибком и плесенью. Замковые соединения сохраняют герметичность при циклических температурных воздействиях. При правильной эксплуатации капитальный ремонт пола требуется не чаще, чем при использовании монолитных технологий.
| Характеристика | PIR/PUR | Минеральная вата | XPS |
|---|---|---|---|
| Коэффициент теплопроводности (Вт/м·К) | 0,018-0,022 | 0,035-0,045 | 0,028-0,035 |
| Плотность (кг/м³) | 40 | 100-125 | 35-45 |
| Группа горючести | Г1-Г2 | НГ | Г1 |
| Водопоглощение (объемное, %) | <2% | >70% | <0,5% |
| Эффективность звукоизоляции | Средняя | Высокая | Низкая |
Ограничения по применению
Сэндвич-панели не рекомендуется монтировать в помещениях с постоянной температурой выше +80°C - происходит деградация полиуретанового наполнителя и потеря адгезии между слоями. Для горячих цехов и пекарных производств используются специальные термостойкие модификации с минераловатным сердечником и усиленным креплением обшивок.
Высокие точечные нагрузки (опоры стеллажей, тяжелое технологическое оборудование) требуют установки распределительных пластин или металлических накладок. Без таких мер возможно локальное продавливание верхнего листа и смятие наполнителя. Минимальная толщина панели для складских помещений с интенсивным движением техники - 80 мм.
Сэндвич-панели не применяются в конструкциях с прямым контактом с грунтом, кислотами, щелочами и органическими растворителями. Хотя полимерное покрытие обеспечивает химическую стойкость, длительное воздействие агрессивных сред разрушает защитный слой. Для цокольных этажей требуется дополнительная гидроизоляция и дренажная система.
Сравнение с традиционными технологиями
Сборные железобетонные плиты перекрытия имеют удельный вес 300-450 кг/м², сэндвич-панели - 18-46 кг/м² в зависимости от толщины. Снижение нагрузки на фундамент позволяет использовать облегченные основания, сокращая бюджет строительства на 20-30%. Высота сечения у сэндвич-панелей меньше при равной несущей способности, что увеличивает полезный объем помещений.
Скорость монтажа сэндвич-панелей в 5-7 раз выше, чем устройство монолитной стяжки с последующим утеплением. Не требуется время на набор прочности бетона (28 суток). Работы ведутся при отрицательных температурах без применения противоморозных добавок. Демонтаж и замена поврежденных элементов не требуют использования тяжелой строительной техники.
Комбинированные системы «ЗИПС-ПОЛ» совмещают несущую способность сэндвич-панелей со звукоизоляцией плавающего пола. Конструкция толщиной 70-120 мм заменяет пирог из железобетонной плиты, стяжки, подложки и утеплителя общей высотой до 250 мм. Экономия пространства особенно актуальна при реконструкции зданий с низкими потолками.
