Современный мегаполис симфония звуков, где социально значимые мелодии всё чаще заглушаются агрессивным низкочастотным гулом. Акустическое загрязнение сегодня стоит в ряду главных экологических проблем наравне с загрязнением воздуха.

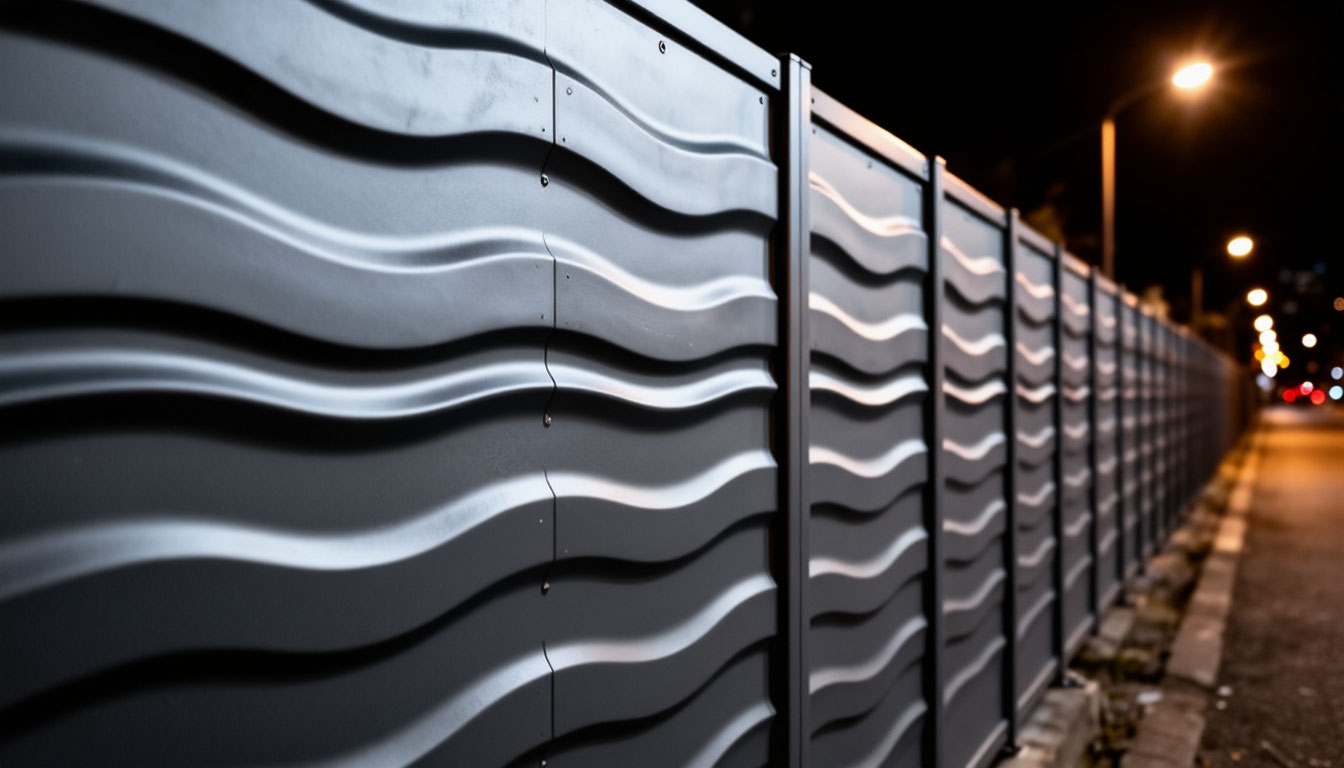

Источники повсюду: раскаты железнодорожных составов, непрекращающийся поток автотрасс, рев авиадвигателей в зоне подлёта к аэропортам, а также монотонный гул вентиляционных систем промышленных гигантов. Решением, которое прошло проверку временем и подтверждено точными науками, стали шумозащитные экраны proconstruct.ru. Но это не просто лист металла у дороги, а высокотехнологичный акустический инструмент, требующий точного расчета.
Как экран «обманывает» звук
Чтобы понять природу эффективности, нужно заглянуть в физику процесса. Звуковая волна не умеет огибать препятствия так же ловко, как свет, - её поведение зависит от длины волны и размера преграды. Основная характеристика любого экрана степень понижения уровня шума, которая честно фиксируется прибором-шумомером и выражается в децибелах. Однако за этой цифрой стоит сложное явление дифракции.
Когда волна встречает на пути стену, она пытается загнуть за угол. Задача инженера - не просто поставить забор, а создать зону «акустической тени». Исследования показывают, что простые вертикальные конструкции снижают давление всего на 5–18 дБ. Но современные системы работают иначе.
Заявленный порог в 25–30 дБ (с пиковыми значениями до 39 дБ) достигается за счёт комбинирования геометрии. Наклонный верхний козырёк, развёрнутый в сторону источника шума, заставляет волну «спотыкаться»: она тратит энергию на многократное преломление, прежде чем достигнет расчётной точки за экраном. Если вы хотите максимальной тишины, ищите модели с Г-образными или Т-образными завершениями - каждая лишняя полка шириной до 1,5 метра добавляет 2-3 дБ к общему эффекту.
С практической точки зрени, экран начинает «работать» полноценно, когда его высота хотя бы в три раза превышает габариты источника шума, будь то двигатель автобуса или открытое окно цеха. Без этого правила звук просто перепрыгнет через верхушку, оставив вас наедине с гулом.
Где и для чего используются шумозащитные панели?
Спектр применения современных шумозащитных систем охватывает как открытые пространства, так и замкнутые объемы.
- Магистрали и ЖД-пути. Классика жанра. Вдоль автомагистралей и железнодорожных линий экраны решают проблему линейного шума. Особенность здесь - ветровая нагрузка и вибрация. Панели должны быть не только акустически эффективными, но и кинетически прочными, чтобы выдерживать порывы от проходящих мимо фур.
- Аэропорты. Специфика авиационного шума - низкие частоты и огромная мощность излучения. Здесь используются массивные конструкции, часто сборные железобетонные решения, способные отражать давление взлетающего лайнера.
- Промышленные зоны. Внутри цеха работает другая акустика. Шум от станков и прессов отражается от голых стен, многократно усиливаясь. Экраны здесь ставят не для защиты соседнего двора, а для зонирования самого помещения - чтобы отгородить оператора от вибрационного пресса.
- Стройплощадки и вентиляция. Временные или стационарные экраны вокруг буровых установок или градирен. Это точечная борьба с источником, который не слышен на дальних подступах, но разрушителен для близлежащих офисов.
Щит или ловушка
Самая большая ошибка наивного проектировщика - поставить глухой забор и успокоится. Традиционные шумоотражающие экраны (например, из огнестойких панелей) создают парадокс: спасая дом А, они удваивают нагрузку на дом Б, расположенный напротив через дорогу. Звук, как бильярдный шар, рикошетит от бетонной плоскости и ударяет в здания на противоположной стороне магистрали. Это приводит к эффекту «звуковой линзы» - повышению уровня шума в неожиданных местах.
Выход - использование многослойных шумопоглощающих конструкций. Современная панель устроена по принципу сэндвича: перфорированный металлический лист (лицевая сторона), внутри - слой базальтового волокна или минеральной ваты (толщиной от 50 мм), и сзади - сплошной стальной экран. Отверстия в перфорации играют роль резонаторов Гельмгольца: звуковая волна заходит внутрь, теряет энергию в вязком трении волокон, а глухая задняя стенка не выпускает её обратно . Такие модели считаются наиболее оптимальными с экономической и эксплуатационной точек зрения.
Эстетика тишины: Почему дизайн решает всё
Мы привыкли, что шумозащитные экраны серые скучные стены, но это устаревший стереотип. Сегодня они стали полноценной частью городского пейзажа. Производители научились скрывать несущий каркас внутри тела панели, уходя от агрессивного «частокола» из двутавровых балок.
Архитекторы получили возможность использовать фиброцементные плиты с текстурой дерева, камня или даже полноцветную фотопечать на алюминии. Светопрозрачные решения из ударопрочного стекла (триплекса) позволяют не превращать улицу в туннель, сохраняя обзор для водителей и естественное освещение для прилегающих зданий. Привлекательный внешний вид таких ограждений не прихоть, а требование психоэмоциональной безопасности человека: вид глухой безликой стены провоцирует депрессию не меньше, чем шум.
Двойной функционал: Роль в пожарной безопасности
Мало кто знает, но массивный шумоотражающий экран может взять на себя роль противопожарного щита. В условиях плотной застройки часто не хватает нормативных разрывов между зданиями. Сплошные (глухие) панели из негорючих материалов, установленные на каркасе, способны выполнять функцию теплового экрана.
При пожаре такая стена блокирует инфракрасное излучение, не давая соседнему зданию нагреться до температуры воспламенения. По сути, компенсируя недостающую ширину противопожарных разрывов, экран убивает двух зайцев: глушит дизельный гул соседней трассы и предотвращает распространение огня. Проектируя защиту участка, всегда уточняйте сертификат панели на предмет предела огнестойкости (обычно это EI 60 и выше).
Технология монтажа
Даже самая дорогая панель окажется бесполезной, если она установлена неправильно. Ключевое правило акустики гласит: нет щелей. Малейший зазор в 10 мм может свести на нет эффект от всей конструкции, пропуская высокочастотный свист. Монтаж ведется строго через резиновые или неопреновые прокладки между стойкой и панелью.
Еще один нюанс - дренаж и ветер. Панели должны иметь систему отвода влаги, так как намокший звукопоглотитель теряет свои свойства на 80%. Перфорация должна быть закрыта стеклохолстом или защитной пленкой, которая пропускает звук, но отталкивает воду и пыль. При расчете устойчивости учитывается не только вес снега и гололеда на козырьках, но и пульсация ветра при проезде крупнотоннажных машин.
Практические рекомендации
Выбирая экран, попросите у производителя не просто общую цифру «30 дБ», а частотную характеристику (спектр). Важно смотреть на эффективность на низких частотах (125-250 Гц), где «гудит» дизель. Для промышленных цехов обязательна установка штучных звукопоглотителей в объеме помещения в дополнение к экранам усилит эффект в 1,5 раза.
Что касается длины и расположения, то экран должен быть длиннее защищаемой зоны минимум в 2-3 раза по бокам, иначе шум затекает через торцы, как вода в обход пальца. Для автомагистралей оптимально использовать вертикальные стены с небольшим козырьком, тогда как для железной дороги с её низкочастотными вибрациями лучше подходят массивные бетонные отражающие конструкции.
Шумозащитный экран сложный инженерный механизм, где на кону стоит здоровье людей. Недооценка акустических нюансов приводит к тому, что миллионные проекты оказываются декоративными заборами, не способными обеспечить ночной покой жителям прилегающих кварталов. Только грамотный расчет геометрии, выбор поглощающих материалов и строгий контроль щелей при монтаже превращают шум в незначительный фон.
Внутреннее устройство шумопоглощающих панелей
Чтобы понять, почему одна панель стоит вдвое дороже другой, нужно заглянуть внужь. Базовая конструкция качественного шумопоглощающего элемента состоит из трёх обязательных слоёв. Первый - перфорированный металлический лист, обычно стальной толщиной 0,8–1,5 мм или алюминиевый. Отверстия в нем занимают от 15% до 25% площади поверхности, а их диаметр варьируется от 2 до 5 мм. Расположение отверстий бывает двух основных типов: по квадрату или по шестиугольнику - последний обеспечивает более равномерное звукопоглощение по частотам.
Второй слой акустический наполнитель. Чаще всего используют базальтовую вату или стекловолокно высокой плотности (от 50 до 120 кг/м³). Этот материал должен быть гидрофобизирован - обработан специальными составами от влаги. Толщина наполнителя напрямую диктует, какие частоты будет ловить панель: 50 мм достаточно для бытового и дорожного шума (средние и высокие частоты), а для борьбы с гулом дизельных двигателей и железной дороги нужна уже 100-миллиметровая прослойка.
Третий слой - сплошной (неперфорированный) металлический лист. Он выполняет сразу несколько задач: защищает наполнитель от продувания, обеспечивает конструктивную жесткость и не пропускает звук наружу с обратной стороны. Без этого слоя волна просто прошла бы сквозь панель насквозь, и эффект снизился бы до 5-7 дБ. В некоторых высокотехнологичных решениях для авиации и спецтехники используются трехслойные панели с двумя сотовыми заполнителями и двумя перфорированными обшивками, что позволяет гасить шум в сверхшироком диапазоне.
Коэффициент звукопоглощения: Цифры, которые реально работают
Настоящий профессионал никогда не спросит "сколько децибел", он спросит "какой у панели NRC". NRC (Noise Reduction Coefficient) международный стандарт оценки звукопоглощающих свойств материалов. Он вычисляется как среднее арифметическое коэффициентов поглощения на четырёх ключевых частотах: 250, 500, 1000 и 2000 Герц. Значение NRC изменяется от 0 до 1, где 0 голое зеркало (полное отражение), а 1 - открытое окно (звук ушел без возврата).
Качественная шумопоглощающая панель для автодорог должна иметь NRC не менее 0,70-0,80. Это озночает, что 70-80% звуковой энергии, упавшей на панель, не вернулась обратно - она рассеялась в наполнителе. Лучшие образцы достигают NRC 0,90-0,95, что классифицируется по европейской системе ISO 11654 как класс поглощения A - максимально возможный.
Важно понимать разницу: NRC измеряется в реверберационной камере объёмом 200-500 кубометров, где создается идеально рассеянное звуковое поле. В реальных условиях цифры могут быть ниже на 10-15%, но лабораторный сертификат единственный объективный документ, который можно требовать от продавца. Попросите протокол испытаний НИИ строительной физики - если его нет, панель может оказаться обычным крашенным профлистом без всякой акустики.
Типы перфорации и их влияние на частотный отклик
Перфорация не просто дырочки для красоты. Это тонкий акустический инструмент. От диаметра отверстия, шага их расположения и процента перфорации зависит, какой диапазон частот будет заглушаться эффективнее всего. Закономерность проста: маленькие отверстия (2-3 мм) с редким шагом лучше работают на средних и высоких частотах (речь, свист шин, аэродинамический шум). Крупные отверстия (4-5 мм) с частым шагом помогают бороться с низкочастотным гулом.
Существует два основных рисунка перфорации: квадратный (ряды отверстий расположены ровно друг над другом) и шестиугольный (офсетный, напоминающий пчелиные соты). Последний считается более продвинутым, так как он обеспечивает большую открытую площадь при той же прочности панели и создаёт более хаотичное отражение волны внутри полости, что увеличивает рассеивание энергии.
Технология изготовления тоже имеет значение. Самое качественное перфорирование штамповка пробивкой в специальных штампах, а не лазерная или электроэрозионная резка. Штампованные отверстия имеют идеально ровные края без грата и оплавления, что важно для аэродинамики: любые неровности могут создавать микровибрации и свист при сильном ветре. На заводах авиационной отрасли, где точность критична, используют именно этот метод.
Соединения и крепления: Слабое место любого экрана
Что толку в панели с NRC 0,95, если звук сочится через стыки межу секциями? Проблема щелей - главная боль при эксплуатации шумозащитных экранов. Даже зазор в 5 мм на 10-метровой секции пропускает столько звука, что общий эффект всей конструкции может снизиться на 30-40%. Решение - стыковка панелей по системе "шип-паз" с обязательной прокладкой из вспененного неопрена или EPDM-резины.
Крепление панелей к несущим стойкам (обычно это швеллеры или двутавры №12-20) тоже требует особого подхода. Просто прикрутить саморезами - ошибка: жесткое крепление передаёт вибрации от стоек на панели, и те начинают работать как мембраны, излучая звук.
Правильный метод - фиксация через упругие элементы. В современных системах используются специальные пружинные скобы из закалённой стали, которые создают постоянное распорное усилие, но при этом гасят вибрации засчёт своей упругости. Такая скоба устанавливается в зазор между полкой швеллера и торцом панели и надёжно фиксирует элемент без жёсткой металлической связи.
Ещё один узел внимания - фундамент или основание, на котором стоят стойки. Шум не только воздушный, но и структурный (вибрационный). Если стойка приварена к металлической плите, лежащей на грунте, вибрация от проезжающих поездов пойдёт прямо в экран. Нужны резиновые виброизолирующие прокладки толщиной 15-20 мм между подошвой стойки и фундаментом. А в сложных случаях (рядом с железной дорогой) применяют даже отдельно стоящие фундаменты с разрывом вибрационного контура.
