Винтовые сваи: классификация по типам грунтов и условия монтажа

Конструкция двухлопастной винтовой сваи https://zavodso.ru/catalog/svai кардинально меняет характер взаимодействия опоры с окружающим грунтом. Наличие двух лопастей, расположенных на определенном расстоянии друг от друга, создает замкнутую полость, в которой грунт не разрушается при завинчивании, а напротив - уплотняется и начинает работать как единое целое со стальным стволом.

В ходе натурных испытаний и численного моделирования подтверждено, что глинистый грунт, заключенный между лопастями, приобретает форму так называемого «грунтового цилиндра» - структуры, которая совместно деформируется с металлической опорой.

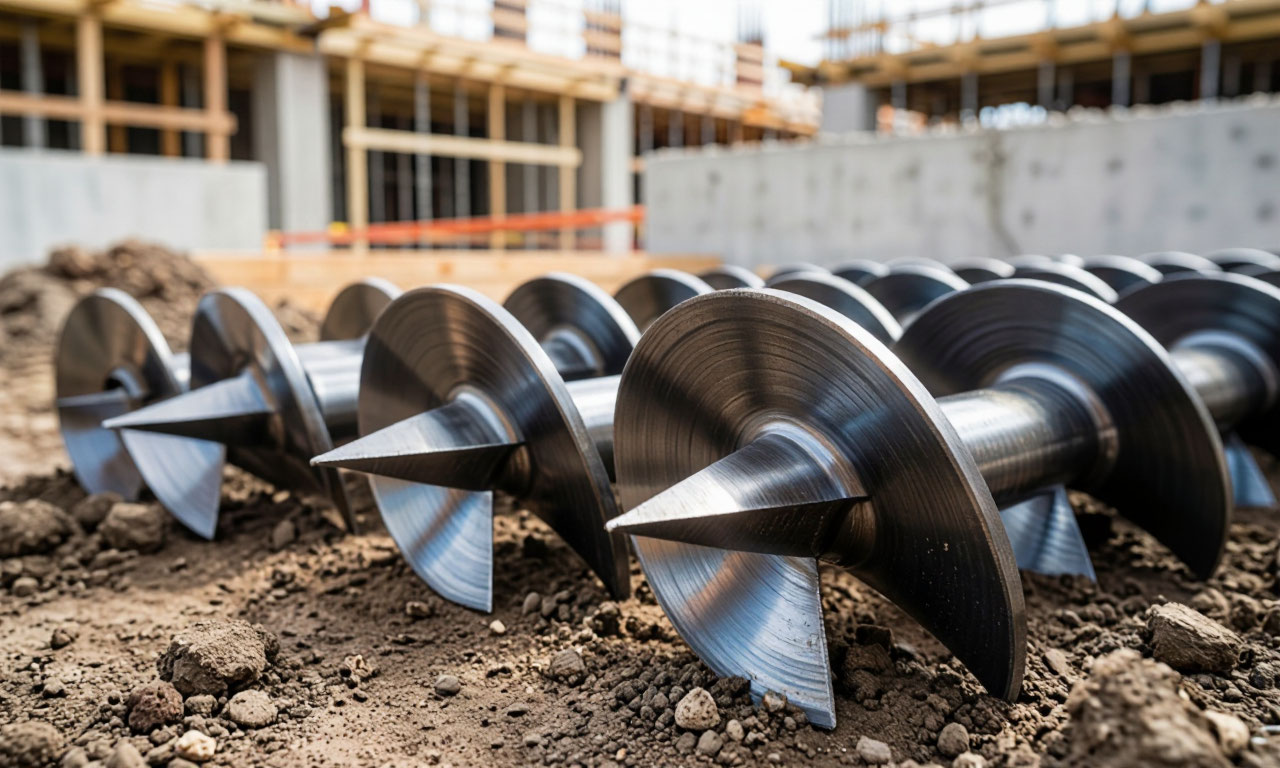

Двухлопастные металлические сваи

Такая схема работы обеспечивает кардинальное увеличение боковой поверхности сваи, воспринимающей вертикальную нагрузку. Если у однолопастной опоры сопротивление грунта обеспечивается исключительно под нижней лопастью, то двухлопастная конструкция задействует дополнительно массив грунта между лопастями.

 Экспериментальные исследования показывают, что в глинистых грунтах полутвердой консистенции формирование «грунтового цилиндра» повышает общую несущую способность на 25-30% по сравнению с однолопастным аналогом при идентичных диаметрах ствола и глубине погружения.

При этом важно отметить, что сопротивление трения по боковой поверхности гладкого стального ствола, расположенного выше верхней лопасти, в расчетах можно не учитывать - его доля в общей несущей способности не превышает 5-10%.

Распределение нагрузки в такой системе происходит по двухэтапному сценарию. На первом этапе внешнее усилие передается как через нижнюю лопасть, так и через боковую поверхность «грунтового цилиндра», деформации развиваются линейно. После достижения критического значения N1 происходит срез грунта по боковой поверхности цилиндра, и работа переходит во второй, нелинейный этап, где основную нагрузку принимает грунт под нижней лопастью.

Понимание этой механики позволяет проектировщикам точно прогнозировать осадку фундамента и избегать аварийных ситуаций.

Оптимизация расстояния между лопастями- Диапазон 2,0–2,5 D

Эффективность двухлопастной сваи критически зависит от одного геометрического параметра - расстояния между лопастями, обозначаемого L. Многочисленные лабораторные и полевые эксперименты, включая исследования на базе программного комплекса Midas GTS NX, позволили установить, что максимальная несущая способность достигается при L = 2,0–2,5 диаметра лопасти D.

Именно в этом интервале формируется наиболее устойчивый «грунтовый цилиндр», способный передавать нагрузку на окружающий массив без разрушения структуры.

• При уменьшении расстояния менее 2,0D объем грунта между лопастями становится недостаточным для формирования полноценной несущей структуры. Грунт выдавливается в стороны, не успевая уплотниться, и свая работает фактически как однолопастная - вторая лопасть оказывается малоэффективной.
• С другой стороны, увеличение L более 2,5D меняет механику взаимодействия: «грунтовый цилиндр» становится слишком высоким, его боковая поверхность теряет жесткость, и при нагрузке возникают изгибающие деформации, снижающие общую устойчивость опоры.

Практическая рекомендация для проектировщиков: при разработке технического задания на изготовление двухлопастных свай следует указывать не просто наличие двух лопастей, а строго задавать межлопастное расстояние в указанном диапазоне. Для свай с диаметром лопасти 300 мм оптимальное расстояние составляет 600–750 мм. При этом важно контролировать, чтобы изготовитель не изменял этот параметр, так как даже отклонение в 100 мм может снизить несущую способность на 15–20% по данным численных расчетов.

Лопастные сваи и сваи-шуруп. Сравнительный анализ конструкций

Рынок винтовых свай предлагает две принципиально различные конструктивные схемы: классические широколопастные сваи с одной или двумя лопастями, имеющими 1,25 оборота спирали, и многовитковые сваи-шурупы с узкими лопастями, расположенными на протяжении 200–300 мм ствола. Каждая схема имеет строго определенную область применения, и выбор неподходящей конструкции ведет к потере несущей способности или неоправданному удорожанию.

Классическая лопастная свая (широколопастная) характеризуется диаметром лопасти, превышающим диаметр ствола в 2–3 раза. Такое соотношение создает большую опорную площадь, что критически важно для слабых, водонасыщенных и пластичных грунтов.

Ширина лопасти у таких свай составляет от 200 до 600 мм, что позволяет распределять нагрузку на значительную площадь основания. Основной недостаток - сложность прохождения плотных включений (камней, корней) из-за широкой лопасти, что может привести к отклонению сваи от вертикали при завинчивании.

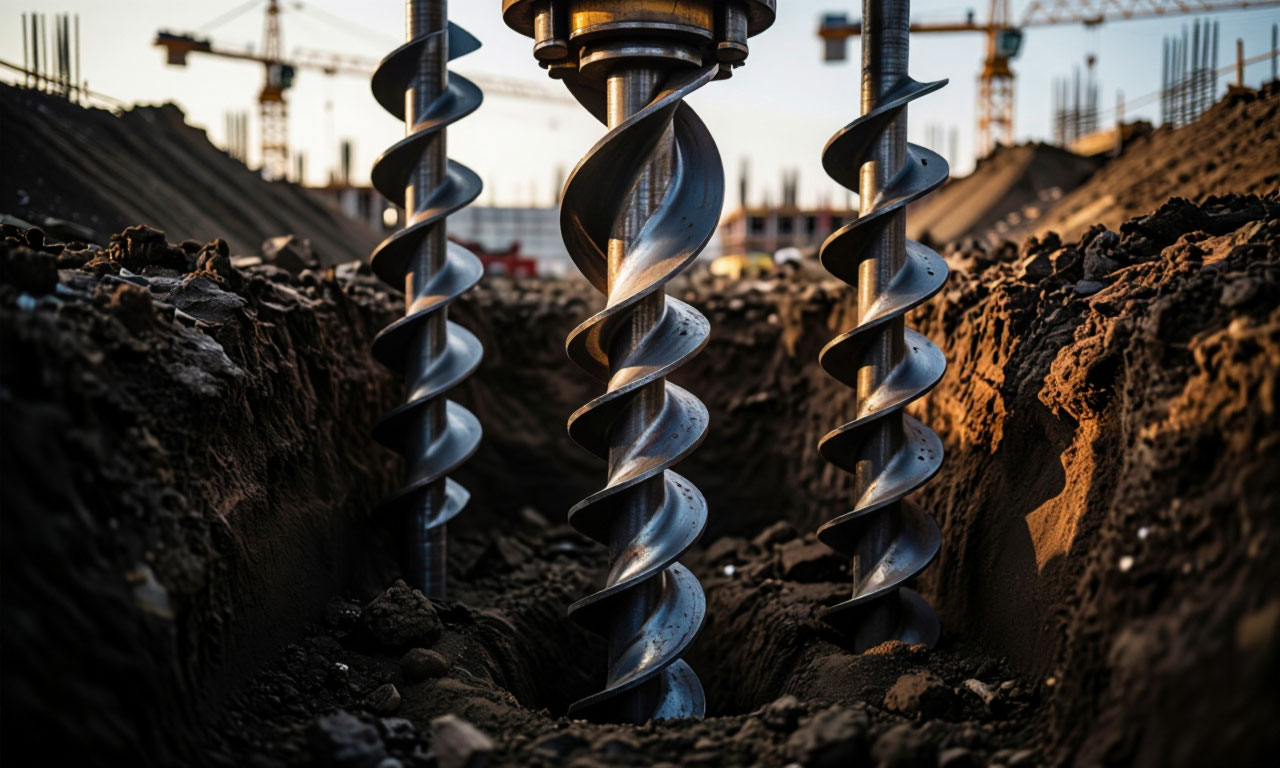

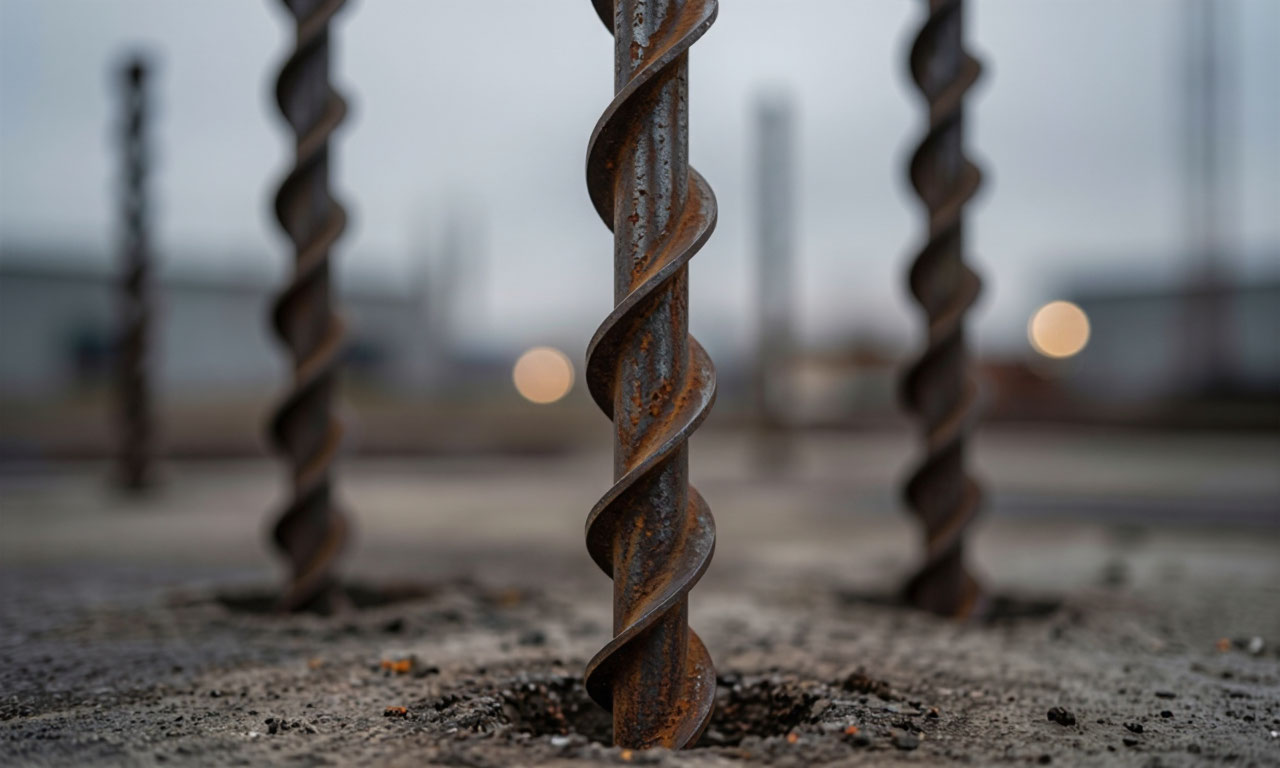

Свая-шуруп (узколопастная, многовитковая) имеет лопасти меньшей ширины (обычно 30–60 мм), но большее количество витков. Такая конструкция напоминает саморез по металлу или дереву и предназначена для работы в плотных, скальных, крупнообломочных грунтах и вечномерзлых основаниях.

Узкая лопасть легче разрезает плотные слои, не деформируется при контакте с включениями, а многовитковая нарезка обеспечивает надежную фиксацию за счет развитой боковой поверхности. Несущая способность сваи-шурупа формируется преимущественно за счет трения по боковой поверхности витков, а не за счет упора под нижней лопастью.

Стоимостное сравнение: сваи-шурупы на 20–25% дороже классических широколопастных аналогов из-за более сложной технологии изготовления спирали. Однако в условиях плотных грунтов применение шурупов позволяет избежать необходимости предварительного бурения лидерных скважин, что снижает общие трудозатраты и может компенсировать разницу в цене.

Расчет несущей способности: Факторы и методики

Несущая способность винтовой сваи Fd определяется тремя основными параметрами: диаметром ствола, шириной лопасти и глубиной погружения в несущий слой грунта. Численные исследования показывают, что увеличение глубины заделки с 1,5 м до 5 м в песке средней крупности повышает несущую способность почти в 4,5 раза - с 30 кН до 133 кН для сваи диаметром 76 мм.

При этом тип грунта оказывает еще более значительное влияние: в супеси пластичной несущая способность той же сваи снижается вдвое по сравнению с песком средней крупности.

Для двухлопастных свай разработана уточненная методика расчета осадки, учитывающая раздельную работу нижней лопасти и боковой поверхности «грунтового цилиндра». Формула конечной осадки S = S1 + ΔS включает два слагаемых: первое описывает линейные деформации на этапе формирования грунтового цилиндра, второе - нелинейные процессы при сдвиге грунта под нижней лопастью.

Практические расчеты по этой методике показывают расхождение с экспериментальными данными в пределах 20–30%, что вполне допустимо для инженерных расчетов фундаментов быстровозводимых зданий.

Прямой метод контроля несущей способности основан на измерении крутящего момента при завинчивании сваи. Сопротивление грунта вращению коррелирует с предельной нагрузкой на сваю: чем выше момент затяжки, тем плотнее грунт и тем большую вертикальную нагрузку выдержит опора. Для свай диаметром 108 мм и лопастью 300 мм момент завинчивания в глине полутвердой консистенции составляет 200–250 Н·м, что соответствует несущей способности около 65 кН.

Бурозабивные и комбинированные технологии для точного монтажа

В промышленном и инфраструктурном строительстве, где требуется повышенная точность позиционирования и высокая несущая способность, применяются бурозабивные металлические сваи. Технология включает предварительное бурение лидерной скважины диаметром, меньшим диаметра ствола сваи, с последующей забивкой или завинчиванием опоры в подготовленное отверстие.

Такой подход позволяет минимизировать динамические воздействия на соседние сооружения и обеспечить вертикальность сваи даже в условиях плотной городской застройки.

Для вечномерзлых грунтов разработаны специальные конструктивные решения. Сваи-шурупы с узкими многовитковыми лопастями оптимальны для таких условий, так как они не создают избыточного давления на мерзлый грунт, который при оттаивании теряет несущую способность.

Геометрия лопастей и толщина стенки (не менее 8 мм для ответственных сооружений) подбираются с учетом температурных деформаций: сталь и мерзлый грунт имеют разные коэффициенты термического расширения, и неправильный выбор конструкции может привести к вырыванию сваи при циклах замораживания-оттаивания.

Комбинированные технологии включают также устройство буроинъекционных свай с винтовым наконечником, где через полый ствол под давлением подается цементный раствор, заполняющий полости вокруг лопастей. Это создает искусственное грунтоцементное тело, повышающее несущую способность в 1,5–2 раза по сравнению с обычной винтовой сваей. Такие решения применяются на объектах с особо высокими требованиями к надежности - мостовые переходы, опоры ЛЭП, промышленные эстакады.

Металлические сваи для вечномерзлых грунтов. Температурные режимы

Проектирование фундаментов на многолетнемерзлых грунтах требует учета двух взаимосвязанных факторов: сохранения мерзлого состояния основания и термической совместимости материалов сваи с окружающим грунтом. Винтовые сваи для таких условий изготавливаются из низколегированных сталей (09Г2С, 10ХСНД), сохраняющих вязкость при отрицательных температурах до -60°С.

Толщина стенки ствола составляет не менее 10 мм для компенсации коррозионного износа, который в вечномерзлых грунтах протекает медленно, но не прекращается полностью.

Конструкция лопастей для вечномерзлых грунтов имеет особенности: лопасти выполняются узкими, многовитковыми, с шагом витка 40–60 мм. Такая геометрия минимизирует нарушение теплового баланса грунта при завинчивании - трение выделяет минимальное количество тепла, которое быстро рассеивается. После установки сваи рекомендуется выдерживать технологическую паузу 7–14 суток для восстановления естественной температуры грунта вокруг ствола, после чего выполняется контрольное добивание или дозатяжка.

Методика расчета несущей способности свай в вечномерзлых грунтах базируется на принципе использования грунта как структурного материала. Расчетное сопротивление мерзлого грунта зависит от его температуры: при -5°С для песчаных грунтов оно составляет 250–300 кПа, при -10°С возрастает до 500–700 кПа. Винтовая свая должна быть заглублена ниже сезонного слоя оттаивания не менее чем на 1,5–2 метра в стабильно мерзлые породы.

Верхняя часть сваи, находящаяся в зоне сезонного оттаивания, обязательно изолируется теплоизоляционным кожухом, предотвращающим передачу тепла от здания в грунт.

Практические рекомендации по выбору и монтажу

Выбор типа винтовой сваи должен основываться на данных инженерно-геологических изысканий, а не на стоимости или рекомендациях продавца. Для участков с высоким уровнем грунтовых вод, торфяниками, илами и текучепластичными глинами оптимальны широколопастные двухлопастные сваи с диаметром лопасти 350–500 мм и межлопастным расстоянием 2,0–2,5 D. Для скальных, крупнообломочных и вечномерзлых грунтов предпочтительны сваи-шурупы с литым многовитковым наконечником.

При монтаже необходимо строго контролировать вертикальность погружения: отклонение более 1 градуса снижает несущую способность на 15–20%. Нельзя выкручивать сваю для регулировки высоты разрушает уплотненную грунтовую подушку под лопастями и ведет к неконтролируемой осадке. Корректировка уровня выполняется путем обрезки ствола или установки винтовых наращиваний, но не обратным вращением.

Антикоррозионная защита - критический фактор долговечности. Для агрессивных грунтов с высоким содержанием сульфатов или хлоридов требуется двухкомпонентное полиуретановое покрытие толщиной не менее 300 мкм. Обычное холодное цинкование в таких условиях разрушается за 3–5 лет. Для нейтральных грунтов достаточно горячего цинкования или качественной порошковой краски.

Сварные швы на лопастях - самое уязвимое место, они требуют обязательной дополнительной обработки металлизацией или цинконаполненными составами.

Ключевой принцип проектирования: Несущая способность винтовой сваи формируется на глубине залегания плотных грунтов. Экономия на длине ствола приводит к неконтролируемой осадке здания в первые же годы эксплуатации.

Области применения винтовых свай в малоэтажном строительстве

Винтовые сваи заняли доминирующее положение в сегменте частного домостроения, где традиционные ленточные и плитные фундаменты оказываются экономически неоправданными из-за больших объемов земляных работ. Каркасные дома, деревянные срубы, газобетонные коттеджи массой до 50 тонн успешно возводятся на винтовых фундаментах. Для дома площадью 100 м² требуется в среднем 12–16 свай диаметром 108 мм с лопастями 250–300 мм, погружаемых на глубину 1,8–2,2 метра.

Стоимость такого фундамента в 2–3 раза ниже ленточного аналога, а срок монтажа не превышает двух рабочих дней.

Банные комплексы и финские дома на винтовых сваях получили широкое распространение благодаря устойчивости к перепадам температур и отсутствию усадки. Открытая конструкция фундамента обеспечивает естественную вентиляцию подпольного пространства, что критически важно для бань с высоким уровнем влажности. Практика показывает, что деревянные ростверки на винтовых сваях не подвергаются гниению даже после 15 лет эксплуатации благодаря постоянному проветриванию.

Двухлопастные сваи для бань применяются на пучинистых грунтах, где дополнительная лопасть предотвращает выдергивание при морозном пучении.

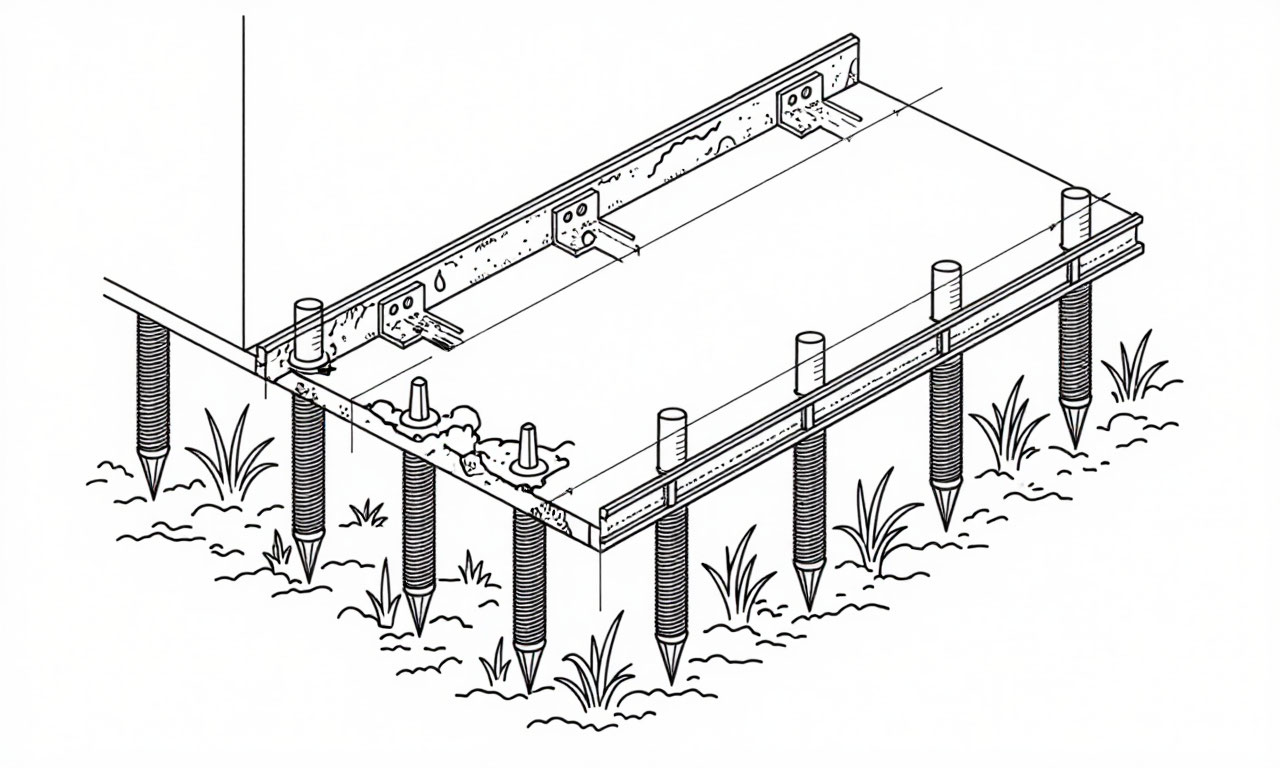

Террасы, веранды и пристрои к существующим домам - типичный пример использования винтовых свай малого диаметра (76–89 мм). Такие конструкции создают минимальную нагрузку на грунт, не требуют устройства отдельного фундамента с заглублением ниже точки промерзания. Сваи для пристроев устанавливаются вплотную к существующей ленте или плите, причем осадка нового фундамента близка к нулю, что исключает появление трещин в местах примыкания.

Использование винтовых свай в энергетике и транспортной инфраструктуре

Энергетическая отрасль предъявляет жесткие требования к надежности опорных конструкций. Винтовые сваи применяются для фундаментов опор линий электропередачи (ЛЭП) напряжением до 500 кВ. Каждая опора требует индивидуального расчета с учетом ветровых нагрузок, гололедообразования и обрыва проводов.

Для этих целей используются сваи диаметром 159–219 мм с толщиной стенки 12–16 мм, способные выдерживать горизонтальные нагрузки до 120 кН. Двухлопастные конструкции в таких условиях обеспечивают дополнительную устойчивость к опрокидыванию за счет увеличенной площади контакта с грунтом на глубине.

Анкерные опоры контактной сети железных дорог также монтируются на винтовых сваях, особенно на участках вечномерзлых грунтов и в районах с высоким уровнем грунтовых вод. Технология позволяет выполнять монтаж в стесненных условиях вдоль действующих путей без остановки движения поездов. Практический пример: при реконструкции Байкало-Амурской магистрали более 2000 опор контактной сети установлено на винтовых сваях-шурупах, что сократило сроки работ на 60% по сравнению с буронабивными фундаментами.

Солнечные электростанции и ветрогенераторы малой мощности активно используют винтовые свайные фундаменты. Для фиксации панельных полей наземного базирования применяются сваи диаметром 76–89 мм с шагом 3–4 метра. Главное преимущество - возможность быстрого демонтажа при переносе станции на новую площадку. Свая выкручивается из грунта, и на ее месте остается аккуратное отверстие, которое не требует рекультивации.

Для ветрогенераторов высотой до 30 метров используются комбинированные фундаменты: четыре наклонные винтовые сваи, заведенные под углом 15–20 градусов к вертикали, обеспечивают восприятие значительных опрокидывающих моментов без устройства массивной бетонной плиты.

Применение винтовых свай в гидротехническом и берегоукрепительном строительстве

Причалы, пирсы и индивидуальные гидротехнические сооружения на винтовых сваях демонстрируют высокую эффективность в условиях переменного уровня воды и ледохода. Лопастная конструкция создает препятствие для вымывания грунта из-под оголовка, что характерно для забивных свай. Для причала, воспринимающего нагрузки от швартовки судов до 10 тонн, применяются сваи диаметром 159–219 мм с двухлопастными наконечниками, расположенными на расстоянии 1,5–2 метра от нижнего торца.

Такая схема обеспечивает надежную фиксацию даже в песчаных и супесчаных грунтах с высокой фильтрационной способностью.

Берегоукрепление и защита склонов от оползней реализуются с помощью винтовых свай, устанавливаемых вдоль линии берега в шахматном порядке. Сваи объединяются поверху швеллером или бетонной балкой, создавая подпорную стену, которая удерживает грунт от сползания. Двухлопастные сваи для этих целей наиболее эффективны, так как дополнительная лопасть препятствует выталкиванию сваи при боковом давлении грунта.

Расчетное усилие на одну сваю диаметром 108 мм в таких условиях достигает 40–50 кН при глубине заложения 3 метра.

Мостовые переходы малых и средних пролетов (до 15 метров) на винтовых сваях получили распространение в лесной и торфяной местности, где традиционные опоры требуют устройства глубоких котлованов с водоотливом. Каждая опора моста собирается из 9–16 свай, объединенных жестким ростверком из металлопроката или монолитного бетона. Сваи погружаются до плотных слоев грунта, залегающих на глубине 6–10 метров.

Технология позволяет выполнять работы с плавучих средств без устройства временных перемычек, что снижает воздействие на водную среду. Пример реального применения: автомобильный мост в Архангельской области на винтовых сваях диаметром 219 мм эксплуатируется более 20 лет без признаков деформаций, выдерживая весенний ледоход и нагрузки до 30 тонн от проходящей техники.

Сравнительная таблица параметров винтовых свай для разных условий эксплуатации

Рекомендации по антикоррозионной защите в различных средах

Все значения несущей способности в таблицах приведены для глубины погружения 2,5 метра в плотные грунты.

Реальные значения могут корректироваться по результатам контрольного завинчивания с измерением крутящего момента. При расчете фундамента под конкретное здание необходимо закладывать коэффициент запаса 1,2-1,4.
