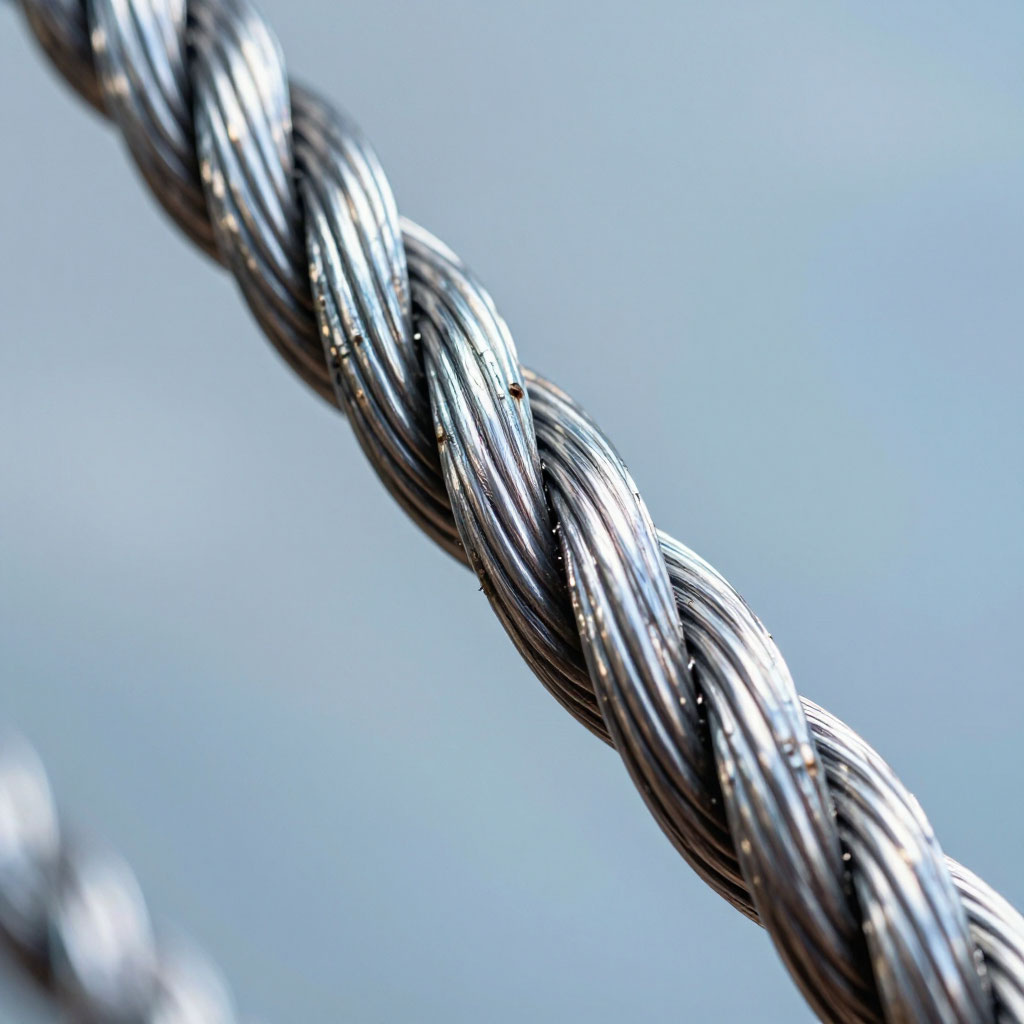

Стальной канат произвёл настоящую революцию в грузоподъёмной индустрии. Сложно представить современную стройку, промышленное предприятие или порт без этих надёжных помощников. Но сам по себе трос - лишь полуфабрикат. Настоящим рабочим инструментом его делают способы заделки концов, превращающие обычный канат в полноценный строп с петлями и захватами. От того, насколько качественно выполнена эта операция, зависит не только эффективность работы, но и безопасность людей.
Заделка стальных канатов (По ссылке) представляет собой технологический процесс соединения концевых участков троса для формирования замкнутой петли или крепления к элементам такелажа. По сути, это создание неразрывного узла, который должен сохранять прочностные характеристики, максимально приближенные к исходному канату. Причём речь идёт не только о стальных канатах - подобные операции выполняются и с синтетическими, и с растительными тросами, но именно стальные стропы остаются основным инструментом при проведении тяжёлых погрузочно-разгрузочных работ благодаря своей надёжности и разнообразию конфигураций.
Профессионалы, занимающиеся заделкой строп, обязаны строго соблюдать требования нормативной документации, как отечественной, так и международной. Но и обычным пользователям важно понимать ключевые различия между методами фиксации, чтобы сделать осознанный выбор и контролировать качество изготовления. Рассмотрим подробно два самых распространённых способа: ручную заплетку и механическую опрессовку.
Ручная заплетка канатных строп
Заплетка - это метод, требующий настоящего мастерства. При формировании петли (она же называется «огон») конец троса загибают и его пряди распускают, после чего вручную вплетают обратно в тело каната в определённой последовательности. Получается аккуратное соединение без посторонних элементов, которое ещё называют конусным или скрытым. Лично я всегда восхищаюсь работой такелажников: за несколько минут они превращают жёсткий трос в гибкое изделие с идеальной петлёй.
Одно из главных преимуществ ручной заплетки - отсутствие грубых металлических деталей на стропе. Это критически важно при работе с грузами, имеющими чувствительную поверхность, или в стеснённых условиях, где опрессованная втулка может за что-то зацепиться и создать аварийную ситуацию. Готовый строп получается более гибким на участке петли.
Часто в такую петлю устанавливают коуш - специальную металлическую оправку каплевидной формы. Трос огибает коуш, и заплетка фиксирует его в этом положении. Зачем это нужно? Коуш принимает на себя нагрузку от соприкосновения с крюком или другим такелажным элементом, предотвращая перетирание и деформацию самого троса. Срок службы стропа с коушем значительно выше.
Для качественной ручной заплетки нужен не только опыт, но и правильный инструмент. Минимальный набор включает:
- молоток для осадки сплетённых прядей;
- пару хороших плоскогубцев;
- мощные кусачки или ножницы по металлу, чтобы ровно обрезать лишние концы;
- металлический шип (отлично подходит подковный гвоздь с обухом) - им разделяют тугие пряди и пробивают дорогу для вплетаемых концов;
- качественное освещение - работа ювелирная.
Опрессовка строп: технология и нюансы
Механическое сращивание, или опрессовка, - это более современный и технологичный подход. В этом случае концы троса также могут расплетаться и накладываться на коренную часть, но фиксация происходит за счёт обжима специальной металлической втулки гидравлическим прессом. Мощное давление заставляет алюминиевую (реже стальную) втулку деформироваться и буквально втекать в пустоты между прядями и проволочками, создавая монолитное соединение. Такой узел сохраняет огромный процент первоначальной прочности каната.
Опрессованные стропы бывают двух основных типов: с открытой петлёй (свободным огоном) и с коушем внутри петли. Второй вариант предпочтительнее при интенсивной эксплуатации, так как коуш, как я уже упоминал, защищает трос от истирания.
Однако у этого метода есть свои особенности. Грузоподъёмность опрессованного стропа на 100% зависит от целостности этого самого обжатого соединения. Если втулка по какой-то причине разрушится или будет некачественно обжата, петля просто рассыплется. Поэтому контролю качества здесь уделяют особое внимание.
Я несколько раз наблюдал за процессом опрессовки на производстве и вынес несколько важных моментов, которые обязаны соблюдать специалисты:
- После обжима на втулке часто образуются острые заусенцы. Их необходимо аккуратно удалить, чтобы при работе никто не порезал руки. Категорически нельзя забивать их обратно внутрь втулки - это нарушит структуру обжатия.
- Если заусенцы получаются слишком большими и их трудно убрать, это верный признак износа матриц пресса. Работа таким инструментом недопустима.
- За состоянием пресс-форм нужно следить: они всегда должны быть чистыми и слегка смазанными консистентной смазкой. Это облегчает извлечение готовой втулки и продлевает жизнь оборудованию.
- Матрицы в момент обжима должны быть строго параллельны друг другу. Перекос приведёт к неравномерному обжатию и снижению прочности.
Критически важен правильный подбор втулки под диаметр каната. Для этого используют специальные таблицы соответствия. Ниже приведены данные, которые помогут сориентироваться в выборе алюминиевых втулок для опрессовки.
Таблица соответствия диаметра каната и размера втулки (до опрессовки)
| Размер втулки | Диаметр каната (мм) | Внутренний размер a (мм) | Наружный размер b (мм) | Толщина стенки s (мм) | Длина l (мм) |
|---|---|---|---|---|---|
| 10 | 10 | 10.9 | 21.8 | 4.1 | 35 |
| 12 | 12 | 13.2 | 26.4 | 4.9 | 42 |
| 16 | 16 | 17.5 | 35.0 | 6.7 | 56 |
| 20 | 20 | 21.7 | 43.4 | 8.4 | 70 |
| 24 | 24 | 26.4 | 52.8 | 10.0 | 84 |
| 28 | 28 | 31.0 | 62.0 | 11.7 | 98 |
| 32 | 32 | 35.2 | 70.4 | 13.4 | 112 |
| 36 | 36 | 39.8 | 79.6 | 15.0 | 126 |
| 40 | 40 | 44.0 | 88.0 | 16.6 | 140 |
После опрессовки геометрия втулки, естественно, меняется. Она становится короче и шире. Важно, чтобы итоговые размеры также соответствовали нормативам.
Таблица параметров втулки после опрессовки
| Размер втулки | Наружный размер после обжима (мм) | Длина после обжима l (мм) |
|---|---|---|
| 10 | 20 | 45 |
| 12 | 24 | 54 |
| 16 | 32 | 72 |
| 20 | 40 | 90 |
| 24 | 48 | 108 |
| 28 | 56 | 126 |
| 32 | 64 | 144 |
| 36 | 72 | 162 |
| 40 | 80 | 180 |
Сравнение надёжности и сферы использования
Где же какой метод применять? Тут всё довольно прагматично. Ручная заплетка остаётся незаменимой при строповке леса, брёвен или при работе с поддонами, из-под которых нужно аккуратно извлечь строп. Металлическая втулка опрессованного стропа может застрять, повредить груз или сама пострадать при защемлении. Гибкая заплетённая петля в таких ситуациях ведёт себя гораздо лучше.
Опрессованные стропы - это универсальные солдаты для всех остальных задач. Они дешевле в производстве (меньше ручного труда и расхода каната) и более стандартизированы. Их грузоподъёмность, как правило, выше.
На этот счёт есть чёткие цифры. Эффективность концевой заделки - это параметр, показывающий, какой процент от разрывной нагрузки оригинального каната сохраняет соединение.
Сравнительная эффективность методов заделки
| Метод заделки концов | Канат с метал. сердечником (IWRC) | Канат с органическим сердечником (FC) |
|---|---|---|
| Ручная заплетка | 80-90% | 80-90% |
| Опрессовка (мех. соединение) | 90-95% | 90-92,5% |
| Обжимные стальные фитинги | 95-100% | 90-95% |
| Канатные зажимы | 80% | 80% |
Как видите, опрессовка даёт выигрыш в прочности примерно на 10-15% по сравнению с ручным методом при работе с одним и тем же канатом. Если же говорить о фламандской проушине (разновидности заплетки) или использовании специальных фитингов, то там показатели могут быть ещё выше, приближаясь к 100%.
Какой метод выбрать
На самом деле, вопроса «что лучше?» не существует. Есть вопрос «что подходит для моих задач?». Разные способы сращивания демонстрируют разные эксплуатационные характеристики, и оптимальный выбор всегда диктуется конкретными условиями.
Если вы работаете в агрессивной среде, где строп трётся о края груза, - нужен коуш и, скорее всего, опрессовка. Если важна максимальная гибкость петли и сохранность поверхности груза - стоит присмотреться к ручной заплетке. При работе с экстремальными нагрузками, где важна каждая тонна запаса прочности, выбор падает на высокотехнологичные фитинги или специальные муфты с заливкой.
Максимальная безопасность и эффективность достигаются только тогда, когда метод заделки концов стропа соответствует условиям его применения. Не бывает универсального идеала, бывает правильный выбор под конкретную задачу. И лучше потратить время на изучение этого вопроса до покупки или изготовления стропа, чем столкнуться с проблемами во время работы.
