Оборудование https://packingsmart.ru/, предназначенное для продольной и поперечной резки рулонов, относится к категории резательных машин, применяемых в целлюлозно-бумажной, полиграфической, упаковочной и перерабатывающей промышленности. Согласно международной классификации, такие устройства входят в товарную группу 8441, охватывающую оборудование для производства изделий из бумажной массы, бумаги или картона.
Внутри этой группы выделяются комбинированные станки для продольной резки и перемотки рулонов, кодифицируемые как 8441101009, что указывает на их функциональную специфику и конструктивные особенности.
Классификация станков для резки рулонных материалов в соответствии с международными стандартами
Резательные машины разделяются на несколько категорий в зависимости от выполняемых операций. Гильотинные устройства осуществляют поперечный рез стоп материалов, многоножевые системы предназначены для нарезания листов, а намотчики обеспечивают продольную разрезку полотна с одновременной перемоткой на новые втулки.
Комбинированные станки объединяют в себе несколько функций: размотка исходного рулона, продольное или поперечное разделение материала, перемотка готовых рулонов или нарезка мерных отрезков.
Именно такие многофункциональные агрегаты получили наибольшее распространение на современных производственных предприятиях, поскольку позволяют выполнять полный цикл обработки за один технологический проход.
| Тип оборудования | Выполняемые операции | Ширина обработки, мм | Скорость реза, м/мин | Точность позиционирования, мм |
|---|---|---|---|---|
| Гильотинные устройства | Поперечный рез стоп материалов | до 1000 | 30-120 циклов/мин | ±0,5 |
| Многоножевые системы | Нарезание листов | до 800 | до 150 | ±0,3 |
| Намотчики | Продольная разрезка с перемоткой | до 2100 | до 200 | ±0,1 |
| Комбинированные станки | Полный цикл обработки | до 1600 | до 180 | ±0,1 |
| Лазерные системы с рулонной подачей | Фигурная резка | до 1500 | до 60 | ±0,5 |
Конструктивные особенности настольных станков для резки
Настольные модели оборудования занимают отдельную нишу на рынке резательной техники. Конструкция таких станков предполагает компактное размещение на рабочей поверхности, что особенно актуально для небольших производственных помещений, лабораторий и участков мелкосерийного производства. Станина, система фиксации рулона, направляющие валы и режущий узел являются основными конструктивными элементами настольного оборудования.
Ширина обрабатываемого материала в таких устройствах может достигать 800-1000 мм, а точность позиционирования в современных моделях составляет ±0,5 мм и выше.
Приводной механизм настольных станков чаще всего электромеханический, с двигателем, размещенным под рабочей зоной для экономии пространства. Подающий вал с полиуретановым покрытием обеспечивает надежное сцепление с материалом, предотвращая проскальзывание и деформацию полотна.
Управление процессом осуществляется через программируемый логический контроллер, который синхронизирует работу подающей и режущей систем, а также позволяет оператору задавать параметры будущих заготовок через пульт управления. Наличие LED-дисплеев или монохромных экранов обеспечивает визуальный контроль текущих параметров процесса.
Гильотинный тип режущего инструмента, наиболее распространенный в настольных моделях, предполагает движение ножа по вертикальным направляющим с минимальным отклонением. Ножи изготавливаются из инструментальной стали с высокими показателями твердости и износостойкости. Производительность настольных станков варьируется от 30 до 120 циклов в минуту в зависимости от модели и обрабатываемого материала.
Габаритные размеры такого оборудования, как правило, не превышают 750×580×360 мм, а масса составляет от 50 до 108 кг.
Основные конструктивные элементы настольных станков
- Станина с антивибрационными опорами для гашения динамических нагрузок
- Система фиксации рулона с регулируемыми кронштейнами под разные диаметры втулок
- Направляющие валы с полиуретановым покрытием для предотвращения проскальзывания материала
- Режущий узел гильотинного типа с ножами из инструментальной стали
- Программируемый логический контроллер с интерфейсом оператора
- Система сбора отходов и обрезей
Станки с предварительной размоткой? Полный технологический цикл

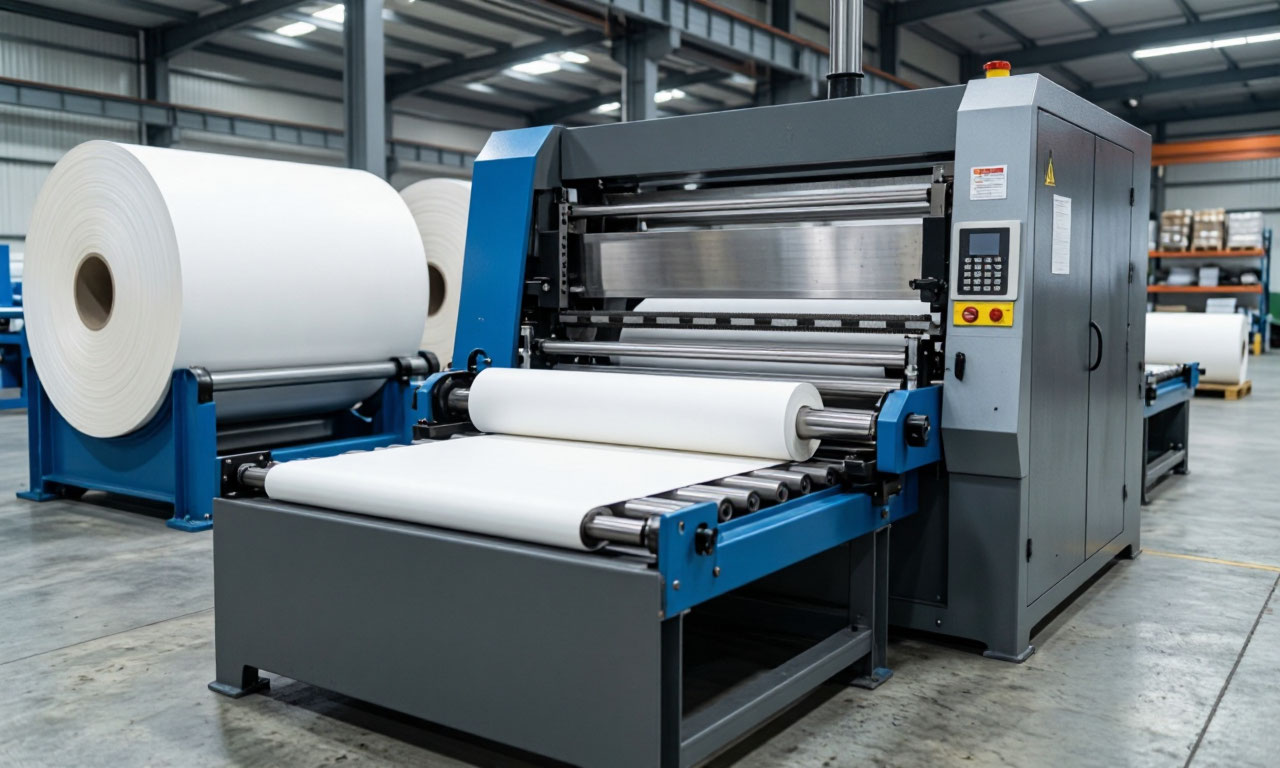

Оборудование, оснащенное узлом предварительной размотки, представляет собой более сложные производственные комплексы, способные обрабатывать тяжелые и широкие рулоны. Конструкция таких машин включает размоточное устройство с кронштейнами и валом для установки рулона, систему промежуточных валов для равномерной подачи материала, узел резки и приемный стол для готовой продукции.
Регулировка кронштейнов под разные диаметры рулона является обязательной функцией, обеспечивающей универсальность оборудования при работе с различными поставщиками материалов.
Размоточный узел может быть представлен тремя валами, где центральный служит для установки рулона, а два боковых выполняют поддерживающую функцию.
- Для тяжелых рулонов применяются тележки с V-образным ложементом и гидравлическим подъемом, обеспечивающие безопасную и точную установку рулона в разматыватель.
- В промышленных линиях используются двухголовочные размотчики, позволяющие сократить время на смену рулона за счет подготовки следующего рулона на второй головке во время работы с текущим.
- Промежуточные валы в системе подачи выполняют важную роль выравнивания полотна, снятия остаточных деформаций и обеспечения постоянного натяжения материала
. В конструкциях станков может применяться от двух до пяти направляющих валов с полиуретановым или резиновым покрытием. Для металлических рулонов предусматриваются системы предварительного и окончательного выравнивания с большим количеством правильных роликов, обеспечивающих выравнивание металла после его длительного хранения в свернутом состоянии.
Система натяжения в таких линиях регулируется гидравлическими и пневматическими устройствами, поддерживающими постоянное усилие по всей ширине полотна.
Ножевые системы и режущие механизмы
Тип режущего инструмента определяет качество готовой продукции и область применения станка. Гильотинные ножи, работающие по принципу вертикального перемещения, применяются для поперечной резки материалов на отрезки заданной длины.
Кривошипно-шатунный механизм привода ножа с принудительной системой воздушного охлаждения обеспечивает стабильность работы при высоких нагрузках. Направляющие, исключающие отклонения ножа, гарантируют точность реза с предельным отклонением по длине не более 0,1 мм.
- Для продольной резки применяются системы дисковых ножей, которые могут быть скомпонованы в различные конфигурации: для одновременной резки на несколько полос заданной ширины. Режущие лезвия изготавливаются из легированных инструментальных сталей, таких как H13 с твердостью HRC 53-56, обладающих высокой износостойкостью при сохранении остроты кромки.
- Параметры режущих инструментов подбираются индивидуально под конкретный материал: для бумаги и картона используется менее агрессивная геометрия лезвий, а для полимерных пленок и металлов - специальные заточки, предотвращающие образование заусенцев и бахромы.
- Допуски по ширине полос при продольной резке составляют не более 0,1 мм, вертикальный допуск - 0,8 мм на метр длины. Возможность независимой регулировки каждого ножа в наборе позволяет точно настраивать ширину каждой полосы согласно техническому заданию.
Для отходов, образующихся при кромочной обрезке, предусмотрены отдельные моталки, собирающие обрезь и предотвращающие ее попадание в готовую продукцию. Для материалов, требующих герметичной упаковки, станки оснащаются термосварочными устройствами, совмещающими функции резки и запайки.
Системы управления и автоматизация
Современные станки для резки рулонных материалов оснащаются программируемыми промышленными контроллерами, которые обеспечивают автоматическую синхронизацию всех узлов оборудования. Настройка параметров работы производится через интерфейс оператора, где задаются длина заготовок, количество циклов, скорость подачи и другие технологические параметры. Некоторые модели позволяют вносить корректировки по ходу процесса без его остановки, что значительно повышает гибкость производства.
Промышленные контроллеры с сенсорными экранами предоставляют оператору расширенные возможности по управлению процессом. Для сложных линий продольной резки и перемотки применяются системы ЧПУ с использованием программного обеспечения Siemens 840D SL и аналогичных промышленных решений. Измерители длины на основе энкодеров обеспечивают обратную связь по фактической подаче материала, позволяя компенсировать возможные отклонения и гарантировать высокую точность резки.
Принудительная система вентиляции отсеков управления защищает электронику от перегрева при интенсивной работе.
Для многофункциональных агрегатов, выполняющих несколько операций одновременно, система управления должна обеспечивать согласованную работу всех узлов: размоточного устройства, подающих валов, режущего механизма, моталок отходов, систем упаковки и маркировки. Возможность интеграции оборудования в действующие производственные линии является важным требованием, предъявляемым к современным станкам.
Удаленный доступ к системам управления для диагностики и корректировки параметров становится стандартной практикой для производителей высокотехнологичного оборудования.
Сравнительный анализ производительности и эксплуатационных характеристик
Производительность оборудования напрямую зависит от его конструктивных особенностей, типа привода и автоматизации. Настольные модели демонстрируют скорость резки от 30 до 120 циклов в минуту при ширине обработки до 800 мм. Промышленные линии продольной резки и перемотки работают на скоростях 180-200 метров в минуту, обрабатывая рулоны шириной до 2100 мм.
Более тяжелые линии для металла достигают скорости выравнивания и резки до 50 метров в минуту, что обеспечивает высокую производительность при работе с горячекатаными и холоднокатаными рулонами.
| Тип оборудования | Скорость реза, м/мин | Энергопотребление, кВт | Масса, кг | Ширина обработки, мм | Точность, мм |
|---|---|---|---|---|---|
| Настольный станок | 30-120 циклов/мин | 0,5-1,0 | 50-108 | до 800 | ±0,5 |
| Промышленная линия продольной резки | 180-200 | 15-45 | 1500-3500 | до 2100 | ±0,1 |
| Линия резки металла | до 50 | 140-480 | 8000-25000 | до 2000 | ±0,3 |
| Лазерная система с рулонной подачей | 50-60 | 80-200 | 5000-12000 | до 1500 | ±0,5 |
| Комбинированный станок | до 180 | 20-55 | 2000-5000 | до 1600 | ±0,1 |
Энергопотребление оборудования варьируется от 0,5-1 кВт для компактных настольных моделей до 140-480 кВт для промышленных линий резки металла. При выборе оборудования следует учитывать не только затраты на электроэнергию, но и расходы на сжатый воздух для пневматических приводов, охлаждающую воду для термосварочных модулей и регулярное техническое обслуживание.
Экономическая эффективность оборудования определяется не только его стоимостью, но и затратами на эксплуатацию, простоту обслуживания и возможность быстрой переналадки на различные типоразмеры продукции.
Современные станки лазерной резки с рулонной подачей представляют собой альтернативу традиционному подходу с использованием гидравлических прессов. Такие системы обеспечивают сокращение технологических операций, снижение отходов материала и возможность получения деталей сложной конфигурации непосредственно из рулонной заготовки. При этом высокое энергопотребление лазеров компенсируется отсутствием затрат на пресс-формы и снижением брака.
Скорость лазерной резки достигает 50-60 метров в минуту, а точность контура составляет ±0,5 мм на метр.
Применение в различных отраслях промышленности
Оборудование для резки рулонов находит широкое применение в производстве упаковочных материалов, где из полиэтиленовых, полипропиленовых и комбинированных пленок изготавливаются пакеты и упаковка различных размеров. Станки с функцией термосварки позволяют одновременно выполнять резку и запаивание края, что особенно востребовано при производстве упаковочной продукции.
В типографиях и полиграфических производствах такое оборудование используется для резки бумаги, картона, самоклеящихся материалов и этикеточной продукции.
Текстильная промышленность применяет станки для резки тканей и нетканых материалов, а также для обработки лент и тесьмы различной ширины. В строительной отрасли оборудование используется для резки утеплителей, гидроизоляционных мембран и отделочных материалов. Металлообрабатывающие предприятия используют промышленные линии продольной резки для подготовки рулонной стали к последующим операциям штамповки, гибки или сварки труб.
В автомобильной промышленности такие линии применяются для раскроя листового металла и производства деталей интерьера из рулонных материалов.
Отрасль производства гибких упаковочных материалов предъявляет повышенные требования к точности резки, минимизации отходов и сохранению структуры материала. Для работы с многослойными и металлизированными пленками используются станки с системой регулировки натяжения и специальной геометрией режущих кромок. При производстве этикеток и термотрансферных лент важны как высокая точность резки, так и возможность работы с материалами на бумажной и полимерной основе с нанесенным покрытием.
Основные отрасли применения оборудования
- Производство упаковочных материалов и гибкой упаковки
- Полиграфия и производство этикеточной продукции
- Текстильная промышленность и производство нетканых материалов
- Строительная отрасль и производство изоляционных материалов
- Металлообработка и автомобильная промышленность
- Производство канцелярских товаров и бумажной продукции
Советы по выбору и эксплуатации оборудования
Выбор оптимального станка для резки рулонных материалов требует анализа нескольких ключевых параметров. Ширина и диаметр обрабатываемого рулона определяют габариты размоточного узла и требуемую мощность привода. Толщина и физические свойства материала влияют на выбор типа режущего инструмента и его геометрии. Требуемая производительность диктует необходимость автоматизации и применения промышленных контроллеров для обеспечения заданного темпа работы.
При выборе настольного станка для малого бизнеса или лаборатории следует обратить внимание на наличие регулировки размоточных кронштейнов под различные диаметры втулок, точность позиционирования, возможность быстрой смены режущего инструмента и простоту управления. Для промышленных предприятий критически важными являются показатели надежности оборудования, его энергоэффективность и возможность интеграции в существующие производственные процессы.
Наличие системы диагностики и удаленного мониторинга сокращает время простоев и упрощает техническое обслуживание.
Регулярное техническое обслуживание включает проверку состояния режущих кромок, смазку направляющих и подшипниковых узлов, калибровку измерительных систем и очистку узлов от остатков материала. Использование оригинальных запасных частей и расходных материалов продлевает срок службы оборудования и гарантирует стабильность качества продукции.
Для работы с различными материалами рекомендуется иметь комплект сменных ножей с различной геометрией режущих кромок, позволяющий быстро адаптировать станок под конкретную задачу.
Обучение персонала основам работы с оборудованием, правилам техники безопасности и методикам настройки параметров резки является обязательным условием эффективного использования станков. Понимание оператором физических свойств обрабатываемых материалов, влияние скорости подачи на качество реза и своевременная диагностика отклонений в работе узлов позволяют предотвратить брак и продлить ресурс оборудования.
Внедрение системы учета расхода материалов и контроля качества готовой продукции повышает экономическую эффективность применения резательной техники. Для предприятий с высокой загрузкой оборудования целесообразно использовать системы предиктивного обслуживания, которые на основе анализа вибрации, температуры и тока двигателя прогнозируют необходимость замены узлов до возникновения критических отказов.
Такой подход позволяет планировать техническое обслуживание без остановки производства и значительно сокращает внеплановые простои.
